Dans le cadre de l étude expérimentale de la charge et de la décharge d un condensateur votre professeur de physique chimie met a la disposition de chaque groupe les éléments électriques suivants :
Un générateur de 10 V
Un condensateur polarisé de capacité C =4700 uF
La lampe électrique de 3,5 V
Un galvanomètre
Un interrupteur double K

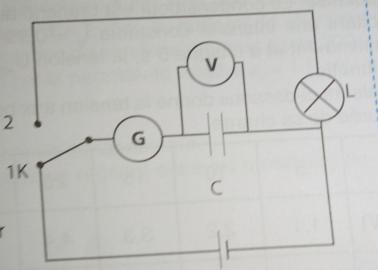

Vous réalisez le montage ci dessous .
Tu es désigné par ton groupe pour évaluer l énergie stockée par le condensateur
1/ K en position 1
1/1 décris le fonctionnement du condensateur polarisé
1/2 donne la valeur de la tension indiquee par le voltmètre
1/3 calcule
La charge Q du condensateur
L intensité l du courant en fin de charge
K position2
3/1 Décris l état de la lampe
3/2 explique pourquoi cet état
3/3 calcule l énergie stockée par le condensateur
Réponse
1/ je ne sais pas comment fonctionner ce condensateur polarisé
***Merci d'avance pour votre aide***
Salut
Un condensateur polarisé vise a garantir l alimentation de sortie peut fourner le courant nécessaire (et a la tension d alimentation CC nominale)
1/1 Je dirais : l'interrupteur K étant en position 1, le condensateur C se trouve connecté en parallèle sur le générateur de tension continue (via l'élément G que je présume être un ampèremètre). Le condensateur reçoit donc un courant de charge délivré par le générateur
Oui, de sorte que le condensateur chargé présente entre ses bornes une différence de potentiel de 10 V.
1/3
Quand on met met le commutateur K en position 1, la tension électrique du générateur est appliquée au condensateur, lequel se charge. La tension à ses bornes, initialement nulle (état déchargé), augmente jusqu'à être égale à celle du générateur. Sa charge est alors terminée.
Ne vois-tu pas comment varie concomitamment l'intensité qui le traverse ?
Oui. L'intensité du courant qui traverse le condensateur, forte au début, va en décroissant au cours de la charge et, en fin de charge, elle est nulle.
C'est pour la question 3/1 ? Que peux-tu dire du circuit de la lampe quand le commutateur K est en position 2 ?
Oui, mais à condition qu'on ait mis au préalable le commutateur en position 1 pour charger le condensateur.
Ok
3/3 l énergie stockée par le condensateur est
Em=1/2 CU^2
Em=0,5*4700×10^-6*3,5*3,5
Em=2,88*10^-2 J
3/1 il y a une chose que je n'avais pas remarquée; c'est que le générateur délivre une tension de 10 V, alors que la lampe est conçue pour une tension de 3,5 V.
Dans ces conditions, il faudra revoir la réponse à cette question sur le comportement de la lampe au passage du commutateur de la position 1 à la position 2.
