Composantes d'un vecteur
Bonsoir
J'ai un probleme sur un exercice de Physique sur la composante des forces

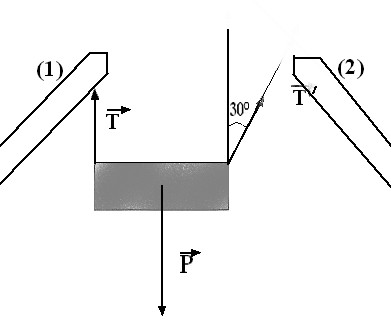

Deux engins de levage déplacent une poutre de béton de poids 240 kN. La force vecteur T exercé en A (extrémité gauche de la poutre) par la grue de gauche vaut 120 kN. La force vecteur T exercée en B (extrémité droite de la poutre) par la grue de droite vaut 100kN, sa direction fait un angle x égal à 30°avec la verticale. Le matériau dont est fait la poutre est homogène et les forces dues à l'air sont considérées comme étant négligeables.
1)Déterminer graphiquement la direction et le sens de la force vecteur F résultant de la somme vectorielle des 3 forces définies précédemment.
Je n'ai pas compris comment faire le schema
bonjour,
je ne mets pas les flèches sur les vecteurs
Pour déterminer graphiquement la somme des 3 forces, il faut placer les vecteurs "les uns à la suite des autres"
Exemple : à partir de l'extrémité portant la flèche du vecteur poids, tu traces un vecteur de même direction, même sens et même valeur que le vecteur T'
puis à partir de l'extrémité portant la flèche du vecteur identique à T' que tu viens de tracer, tu traces un vecteur de même direction, même sens et même valeur que le vecteur T
Le vecteur F résultant de la somme des forces est alors le vecteur reliant l'extrémité sans flèche de P et l'extrèmité avec flèche du vecteur identique à T.
pas facile à expliquer avec des mots ...
est-ce assez clair ?
