Circuit mixte
Posté par DIRAT2020

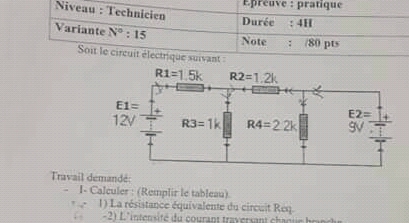

-j'ai un difficultés de calculer
-la résistance équivalent de ce circuit
-le courant dans chaque branche
Aide moi s' il vous plait

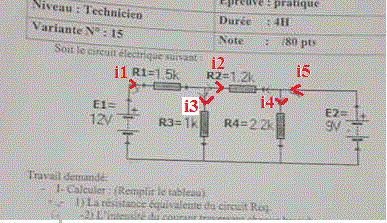

La question 1 ne veut rien dire. (Sans préciser entre quels points c'est demandé).
E1 - R1.i1 - R3.i3 = 0
R2.i2 + R4.i4 - R3.i3 = 0
E2 = R4.i4
i1 = i2 + i3
i2 + i5 = i4
12 - 1500.i1 - 1000.i3 = 0
1200.i2 + 2200.i4 - 1000.i3 = 0
9 = 2200.i4
i1 = i2 + i3
i2 + i5 = i4
Système qui résoluu donne (valeurs arrondies) :
i1 = 0,00387 A
i2 = -0,00233 A
i3 = 0,0062 A
i4 = 0,00409 A
i5 = 0,00642 A
Sauf distraction.
