Voila je bloque sur un exo, sa traite de la resistance d'une pile que l'on cherche a determiner..
Voila l'enoncé (vais essayer de decrire le circuit ><)
Alos, on utilise le circuit ci dessous pour determiner la resistance interne d'une pile
Le circuit est simple:
Une pile Alimente une resisatance, un multimetre est brancher aux bornes de la resistance, Intensité relevé au multimetre : 0A
Les inscriptions E et r sont placé a coté de la pile, Et R a coté de la resistance.
On sait que E=6V. R est un conducteur Ohmique de resistance ajustable
1/ Refaire le shema en remplacant le generateur par son modele equivalent
Sa c'est bon..
2/a/ Exprimer I en fct de E, r et R..
Voila c'est ici que je bloque, apres sa sa devré aller..
Moi j'ai appris I= E- e / r' - r
Mais ici on a pas e (force electromotrice)..
Voila mici de l'aide
celui du haut^^ Mais faut enlever la premiere resistance, celle a coté du Generateur... l'unique reistance est celle de droite, le petit r est noté a coté du Generateurr, avec le E
Mais ya marker I=0A dans le fil qui part vers le voltmetre...
Pas tres clair, j'espere assez..

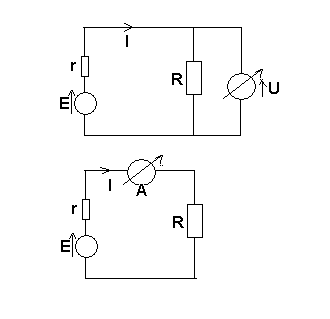

1/ Refaire le schema en remplacant le generateur par son modele equivalent
Il faut alors dessiner le schéma que j'ai fait en haut dans ma réponse précédente.
-----
2/
I = E/(R+r)
-----
Sauf distraction.
