Bonjour, pourrais ton de nouveau avoir le schéma...

Merci

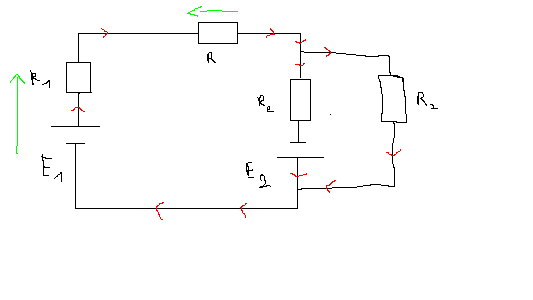

Bien sûr :

Ne faisez pour l'instant pas attention à la résistance en parallèle R2 , je l'ai dessiné pour une autre question .

Bonjour, loi des mailles :



Bon pour calculer la tension, le mieux est d'utiliser le diviseur de tension, à droite est biensur négligé s'il tel est ton désir...

Bon tu peus remplacer les générateur par un seul générateur

Par exemple

Si on considère la résistance R_2 à droite, il faudra appliquer le principe de superposition...

On est d'accord que est en convention générateur ??? ou pass ???

non je regrette , j'avais trouvé 7A au départ la prof m'a dit que j'avais faux , le bon résultat est 3A , je crois que cet exercice va me rendre dingue , on se comprend pas lol .

et soucou E2 n'est pas un générateur mais un récepteur , c'est une batterie d'accumulateurs à charger .

Non, je ne suis pas d'accord, E_1 et E_2 sont en convention émétteur sur ton shéma...

Tiens toi qui charges de batteries en convention émetteur, je te conseil de visiter ce site

essaye de faire l'exercice sans le schéma , où alors en faisant ton propre schéma s'il te plait .

Enfait si tu inverse les polarité de en gros mettre la pettite barre du symbole à place de la grande barre, là oui j'otiens aussi mais moi je me fis avant tout au schéma et au fléchage... Etant donné du manque de fléchage, je fais selon mon humeur

Compris ?

Oui , donc tu admets bien que la bonne réponse est 3A et que c'est le schéma qui est faux , donc par rapport à l'énoncé , mon équation est entièrement bonne , qu'en dis tu?

et donc les calculs des tnesions aux bornes des composants , que j'ai fait , est il juste?

Bn alors tout ceci est bon :

(E-r1.I) - R.I - (E+Re.I) =0
15-0.4I - 2.1I - 6 - 0.5I = 0
9 - 3I = 0
I = 3A

Pour calculer la tension aux bornes de chaque composant j'ai fait ceci :

U = 13.8V

pour le résistor : U = 6.3V

pour la batterie je trouve : U = 7.5V

J'ai une dernière questions :

quelle valeur de résistance R2 faut il placer en parallèle avec la batterie d'accumulateurs pour que le courant dans celle ci soit nul .
Ils veulent dire quoi par courant , intensité , tension...?

Salut,

Le courant c'est, normalement, une intensité.

Pour une tension on dira une différence de potentiel.

Bah pour que le courant mais et par conséquent la tension entre les bornes de l'accu, tu le courcircuite, soit , dans la pratique il ne faut jamais faire ça ???

Le courant I dans la batterie doit être égal à zéro en plaçant une résistance R2 en parallèle avec la batterie .
I = U/R , donc la tension aux bornes de l'accu doit être égale à 0 .
La tension de l'ensemble ( R2 + batterie ) = R2*I + E2-Re*I , soit R2 = 0 ohm , mon raisonnement est juste? La tension aux bornes de 2 composants en parallèle est la même...
Je pense que j'ai bon mais ma rédaction n'est pas super cohérente , non?

Alors il reste une dernière question : quelle est maintenant l'intensité dans le circuit ( après avoir mis R2 en parallèle avec la batterie ) .

I = U/R = 13.8+6.3 / 2.1 , = 10A

qu'en dites vous ?

Je te rappele que la tension est l'image du courant au coefficient r prés, en l'occurence je trouve

oui mais la tension 13.8V prend déjà en compte la résistance interne , donc il ne reste plus que la résistance R en série , le r1 pas besoin de le compter vu qu'il est déjà dans le 13.8...

Oui, mais est-ce que la tension est une constante ?

nan bah j'ai mieux , on va pas s'emmerder et simplifier directement , vu que le courant dans la batterie est nulle on peut écrire cette équation :

15-0.4I - 2.1I = 0
15 = 2.5I
I = 6A , tu avais raison , toutes mes excuses

Apprenti, tu es gonflé de dire que l'on s'est trompé, dans ma réponse disponible  <A HREF="https://www.ilemaths.net/forum-sujet-35115.html">En cliquant ici</A>

Je t'avait indiqué que ton énoncé n'était pas clair et qu'on pouvait le comprendre de 2 manières différentes et je t'ai donné la solutions dans les 2 cas.

Par la suite, après de nombreuses interventions, quand tu as enfin précisé que la batterie d'accumulateurs était en charge, il était enfin clair que le cas qui convenait était celui de mon dessin de gauche.

La valeur du courant dans le circuit était donc, comme je l'avais indiqué, I = (E1 - E2)/(R1+R+Re)

En remplaçant par les valeurs que tu donnes maintenant, on trouvait donc:

I = (E1 - E2)/(R1+R+Re)
I = (15 - 6)/(0,4+2,1+0,6) = 9/3
I = 3A

Qui est bien la solution donnée par ton prof.

Alors où était l'erreur ?

Par contre, toi, tu continues à te planter, car dans le dessin que tu donnes, E2 est dessiné à l'envers.
Ceci a évidemment pour conséquence que soucou ajoute E1 et E2 au lieu de les soustraire.
Soucou a calculé correctement d'après le schéma que tu persistes à donner mais ce schéma est FAUX comme je viens de te le répeter pour la xième fois (va voir mon dernier message à l'endroit de la question initiale qui te le dit de manière explicite).

Je suis désolé JP mais ma prof ne m'avait pas dit que mon dessin était faux , sans doute parce que je n'avais pas indiqué le sens de la flèche de la tension sur la batterie d'accumlulateurs , pardon pour cette erreur

Sinon je pourrait savoir ton niveau, moi je suis en première STI électronique, ça tombe bien...

Merci A+
