Bonsoir , j'ai cet énoncé ci :
Un générateur(E1 = 15V , R1=0.4ohm) alimente un résistor de résistance R = 2.1ohms en série avec une batterie d'accumulateurs(E2 = 6V , Re = 0.5ohm) .
Alors moi en lisant çà je tire ces informations ci :
Le circuit est en série , donc l'intensité sera la même partout .
Le générateur est une pile car il a une force électromotrice de 15V et une résistance interne de 0.4ohm .
Et en fait je me demandais ceci : étant donné que j'ai supposé que le 15V était la tension à vide , je ne peux pas déduire l'intensité qui sort de la pile , donc quelqu'un aurait il une piste svp , surtout , mais alors surtout pas de réponse je vous en prie , je dois trouver moi même , merci bcp .
Il suffit d'écrire que la somme des tensions dans une maille est nulle.
Il y a 2 possibilités suivant le sens de E2 que tu n'as pas indiqué.

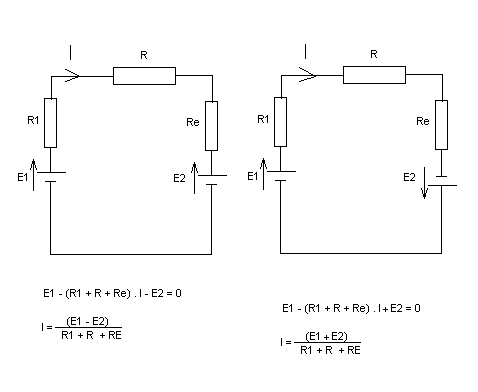

La solution est sur le dessin tout au fond de la page , si tu ne veux pas la voir, ne la regarde pas.
--------------

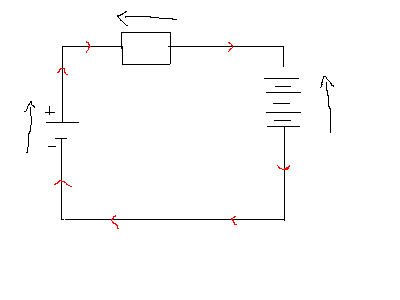

JP alors là je ne comprends pas du tout ce que tu as fait , il y a seulement dans mon circuit une pile , un résistor , et une batterie d'accumulateurs , toi tu as mis 5 composants , je comprends vraiment rien là..., je te laisse regarder le schéma que j'ai fait moi tu me diras ce que tu en penses si tu veux bien :
Je te conseil de visiter les liens (euh les sites) que je te propose:
Sur les résistances:
http://www.chez.com/xizard/Cours/Resistance_presentation.htm
Cela répond exactement à t'as question:
http://marpix1.in2p3.fr/calo/my-web/elec1/chap1/page6.html#entry
Et en général, je cherche mes cours sur ce site
http://perso.wanadoo.fr/xcotton/electron/coursetdocs.htm
Voilà j'éspère que les liens fonctions
Connais tu l'équation tension-courant d'une pile ? C'est bien
E et la f.e.m (source de tension parfaite) en série avec une résistance donc deux composants pour une pile...
Le générateur n'est pas parfait, il possède une résistance interne R1 = 0,4 Ohm
Le schéma équivalent du générateur est donc une force électromotrice E1 en série avec une résistance R1.
La batterie d'accumulateurs n'est pas parfaite, elle possède une résistance interne Re = 0,5 Ohm
Le schéma équivalent de la batterie d'accumulateurs est donc une force électromotrice E2 en série avec une résistance Re.
Ceci ajouté à la résistance R de l'énoncé, fait que le schéma comporte bien 5 "éléments" comme je les ai dessinés.
-----
OK ?
euh je ne suis franchement pas d'accord ( j'ai tord mais je m'explique ) , le générateur ici a une équation du style U = E -rI , donc c'est une pile , hors on a jamais eu besoin de dessiner la résistance interne de la pile , je nage en pleine confusion là
Bonjour
On te parle d'un générateur, qui a la même caractéristique qu'une pile soit U=E-rI. Or puisque celui-ci n'est pas parfait il faut dessiner la résistance interne du GENERATEUR et non de la pile
ben alors une pile n'étant pas un générateur de tension idéal , expliquez moi pq on ne trace pas sa résistance ...
Je n'ai pas compris ta dernière réplique, dans ton énoncé où est la question à laquelle tu dois répondre ?
je crois que je ne peux pas être plus explicite , je voudrai savoir pq quand on dessine une pile on ne trace pas sa résistance interne juste à coé étant donné qu'elle en a une...
Une pile a toujours une résistance interne.
Le schéma équivalent d'une pile est donc une force électromotrice en série avec un résistance.
Dans certains cas, si le courant tiré de la pile est faible, la chute de tension dans la résistance série est très petite et parfois on la néglige.
On peut alors ne pas dessiner la résistance série.
Mais une pile réelle a toujours une résistance interne même si celle-ci peut avoir une très faible valeur.
je crois que je vais devenir fou malgré toute votre aide précieuse sans déconner , tu te souviens JP je t'avais montré un autre schéma , où il y avait une pile et pleins de résistance en séries et en dérivation donc si j'ai bien compris , toutes ces résistances représentaient la résistance interne de la pile?
Re
Sur un graphe la résistance interne de la pile est l'ordonnée à l'origine soit b car l'équation de droite d'une pile est: y=ax+b
non mais infophile tout ça je le sais parfaitement , je connais les lois et les équations des composants sur le bout des doigts , la seule chose que je ne comprends pas c'est que je n'ai jamais vu sur aucun schéma que pour dessiner une pile on devait dessiner aussi sa résistance .
Tu n'as pas compris la nuance entre PILE et GENERATEUR ! Le generateur équivaut à la pile si et seulement si celui-ci est qualifié de parfait. Dans le cas contraire si on veut qu'il est la même fonction qu'une pile il faut lui ajouter une résistance. C'est tout
Et JP sur ton schéma de droite , tu considères la batterie d'accumulateurs comme un générateur si j'ai bien compris? c'est pour ça que tu me demandes le sens du courant dans ce composant?
Je crois que dans l'énoncé ya un indice , quand ils disent batterie d'accumulateurs A CHARGER , je pense que c'est ce "à charger" qui donne le sens du courant dans ce composant , non?
Effectivement je pense ausi donc le shéma n°2 de J-P correspond à ton énoncé, mais as-tu compris ce que je t'ai dit au dessus ? D'ailleurs tu remarqueras que la batterie d'accumulateur réagi de la même facon
alors infophile d'après moi un générateur c'est un composant qui délivre un courant continue . une pile délivre un courant continue et elle a une résistance interne qui varie selon que la pile est usée ou non . donc une pile n'est pas un générateur de tension idéal , car un générateur de tension idéal ne possède aucune résistance , voilà , à toi de jguer si j'ai compris lol .
Tu dis que le schéma de JP est bon si l'accumulateur doit être chargé , tu dis ça par ce que sur le dessin 2 le courant entre dans le générateur par la borne - ? si oui je vois pas trop ce que ça change...
je crois que j'ai trouvé la réponse à ma question , car en fait il y a une différence de potentiel entre la borne + et - , et ici étant donné qu'il faut le charger , les charges se déplacent du moins vers le plus , j'ai raison ou pas?
et ya juste une dernière question qui me turlupine , le schéma 2 de JP étant le bon , ça voudrait dire que après la batterie d'accumulateurs le courant ne circule plus du tout dans le circuit , ce que je veux dire c'est que le courant qui va de E2 à E1 n'existe pas vu qu'il se charge dans E2?

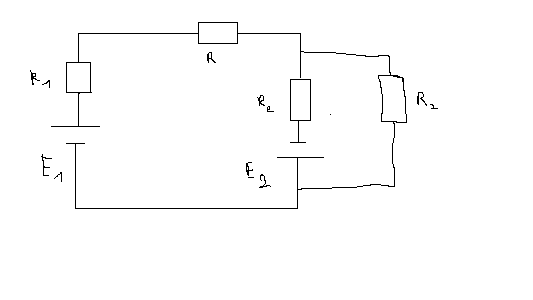

Si je dois placer en parrallèle une résistance à la batterie d'accumulateurs , est ce que je schéma que j'ai fait est bon ?
Si le générateur (E1,R1) est censé recharger la batterie d'accumulateurs (E2, Re), alors E2 est dessiné à l'envers.
A part cela, R2 est bien en // sur la batterie d'accumulateurs comme dessiné.
en fait ya juste un truc bizarre , j'ai l'impression que en fait il y a une erreur dans l'énoncé , car la batterie d'accumulateurs si on regarde bien le schéma n'a pas comme résistance Re , mais a les 3 résistances , donc on aurait du écrire "Un générateur(E1 = 15V , R1=0.4ohm) alimente un résistor de résistance R = 2.1ohms en série avec une batterie d'accumulateurs(E2 = 6V , Re = 0.5ohm,R1=0.4ohm,R=2.1ohm) . Si je dis ça c'est parce que le courant qui a traversé le circuit pour arriver à la batterie s'est pris 3 résistances dans la figure , quand dites vous?
