circuit éléctrique
Bonjour, j'ai besoin de votre aide pour cet exercice car je ne suis vraiment pas sure de mes résultats
1)Calculer la résistance équivalente Re1 aux résistances R1 et R2
Re1=R1+R2= 18
2)Calculer la résistance équivalente Re de l'ensemble AB
Re=R+R1+R2= 23
3)Calculer l'intensité I dans la branche principale
I=U/R=12/10= 1.2A
4)Calculer la tension U aux bornes de R
U=RI=5x1.2= 6V
5) Calculer la tension U1
U1= R1xI=8x1.2= 9.6 V
6)Calculer les intensités I1 et I2
I1= U1/R1= 9.6/8= 1.2A
I2= U2/R2= 12/10= 1.2A
Merci!

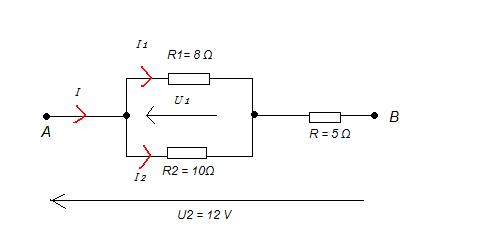

Edit Coll : image placée sur le serveur de l'
Merci d'en faire autant la prochaine fois !
salut
ta première réponse est fausse dommage tout le reste aussi du coup
R1 et R2 sont en parallèles
oh zut, merci, j'ai bien fait de poster l'exercice ici alors!
Donc pour la 1:
1/Re1 = 1/R2 + 1/R1 = 1/10 + 1/8 = 0.225
Donc Re1= 4.4
pour la 2:
1/Re= 1/R +1/R1 +1/R2= 0.425
Donc Re= 2.35
C'est bien ça ou je me trompe encore?
Par contre pour le reste des questions,comme tout est faux, je ne sais pas du tout...
Il n'y a rien de pire que "d'utiliser des formules" sans en comprendre la signification.
1 est maintenant juste mais 2 est faux.
donc pour la 3:
I=U/R= 12/9.4= 1.28
4) U=RI=5x1.28= 6.4V
5) je n'arrive pas à le calculer
U1=R1xI1 mais on ne connait pas I1, il faut le calculer question 6
6)I2= 1.2 A
logiquement, I1 devrait étre égale à 0.08 (car I=I1+I2) mais je n'arrive pas à le démontrer sans la valeur de U1
5)
U1 = 12 - (tension aux ornes de la 4 ohms)
U1 = 12 - 6,4 = 5,6 V
-----
6)
I1 = U1/R1 = 5,6/8 = 0,7 A
et
I2 = U2/R2 = 5,6/10 = 0,56 A
...
-----
Sauf distraction.
