re bonjour je ne comprend pas trop bien mon exo de physique:
L'énnoncé c'est :
On associe dans un circuit un générateur de tension continue de f.é.m. E= 6,0 V et de résistance interne nulle, un moteur fonctionnant sous tension nominale Um= 3,0 V , une résistance de protection 4,0 ohm et une ampoule dont la tension aux bornes est Ua= 2.2 V.
1) Schématiser le circuit en identifiant les bornes communes à 2 dipoles
2) Définir la tension nominale du moteur et donner la relation entre les tensions aux bornes des dipôles associés en serie
3) Quelle est la tension aux bornes de la résistance
4) déduire la valeur de l'intensité dans la résistance
5) calculer la puissance délivrée par le générateur et consommée par chacun des récepteurs
merci de m'aider , voila ce que je sais
1° PAS Compris le terme de " identifiant les bornes communes à 2 dipôles..."
2) pas compris je sais que Re=R1+R2
3) Uab=RI
4)
5) Pe=EI+rI² et Pe= EI-rI²

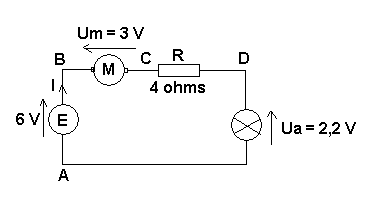

1)
2)
E = Um + RI + Ua
3)
V(R) = E - Um - Ua
V(R) = 6 - 3 - 2,2 = 0,8 V
4)
V(R) = RI
0,8 = 4I
I = 0,2 A
5)
Pgén = EI = 6*0,2 = 1,2 W
P(M) = Um*I = 3*0,2 = 0,6 W
P(R) = RI² = 4*0,2² = 0,16 W
P(ampoule) = Ua * I = 2,2 * 0,2 = 0,44 W
-----
Sauf distraction.
