Bonjour voila mon problème:
C'est un circuit avec des résistances et une ampoule et je dois trouver R equivalence (Req) (Je pense que c'est Req=762ohm!)
Pour cette question ca doit donc être ca mais ensuite on me demande de trouver l'expression et la valeur de I.
Les données sont(pour la pile) E=12V r=3ohm (pour les résistances) R1=R3=650ohm et R2=R4=200ohm.
Entre A et B (en série) il y a R1 et entre B et C (en parallèle:le fil se divise en 2) il y a R2 en haut et R3 et R4 en bas.
Merci beacoup de votre aide
bonjour
si j'ai bien compris ton explication ( tu ne peux pas joindre une figure ? )
Req = r + R1 + R2(R3+R4)/(R2+R3+R4)
à vérifier
Mais ce que je voulais c'était l'expression et la valeur de I que je n'ai pas trouvé!
plutôt que de te dire une bétise, je préfère que d'autres plus compétents te répondent ( Coll, J-P, Aiuto...)
sans l'énoncé écrit intégralement, je ne sais pas ( tout dépend si tu désires des modèles équivalents Thévenin, Norton... )
ps: il n'y a pas d'énoncé , il y a juste le schémé avec les données et les questions!
si tu avais le courage de mettre ton énoncé en entier ?
ils risquent d'avoir la/les même(s) question(s)/interrogation(s)...
il ny a pas d'énoncé!!
il y a un schéma que je n'arrive pas à envoyer et les données suivies des questions!

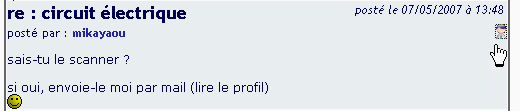

oui je l'avais scanné et après j'ai été dans ataché une image mais ca n'a pas marché!
ps: quel profil, c'est quyoi ça?
ok

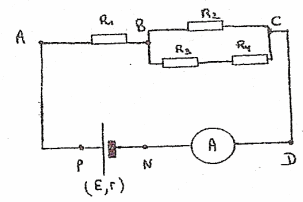

le schéma de l'exo 1 :
pour lequel tu n'as plus qu'à écrire le texte des 4 questions a, b, c et d
en fait oui pour Req c'est : r + R1 + R2(R3+R4)/(R2+R3+R4) (enfin je croi)
