J'ai fais mes calculs :
Req1 (resistance équivalente de R2 et R3)
Reqt (résistance équivalente de Req1 et R1)

Req1 = (R1*R2)/(R1+R2) = 144/24 = 6
Reqt = Req1+R1 = 6+12 = 18

Uab=RI = 18*1=18V

Le problème c'est que ça ne correspond pas aux résultats attendus...
Peut etre que ça t'aidera tout de même. Moi je n'ai pas le tps de revoir ceci, je dois partir ^^
Bon courage ^^

bah ca ne peut etre 18 V :s

quelqu'un peut il m'aider ??

aidezz moi svppppp

svppppppp

persone maide :'(

BONJOUR,

Uab est égale à : 24,36 ou 48 volt
sachant que l'intensité traversant R3 est 1ampere ?

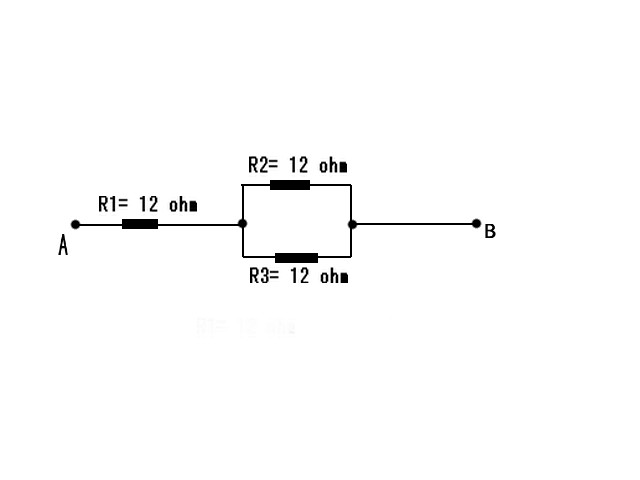

voila le dessin , merci de m'aider

** image supprimée **

*** message déplacé ***

AIDEZ MOI SVPPPPPPP

*** message déplacé ***

bonjour,

36 volts..


*** message déplacé ***

u3= R3.I = 12×1 = 12v

I=I2+I3= 1+1 = 2A

U1= R.I1= 12×2= 24 V

donc U= U1+U2 = 24+12=36V

voili voilou..



*** message déplacé ***

pourquoi se résultat je sais que :
r1+(r2*r3)/(r2+r3) non ? met je trouve 18
Uab=18*1=18volt toi tu dis le double pk ?
L'intensité change ?

*** message déplacé ***

parce que líntensite qui passe dans R1 n'est pas 1 ampere mais 2 ampere, somme de celle qui passe dans R2 et R3...

*** message déplacé ***

merci :d

*** message déplacé ***

de rien!


*** message déplacé ***

salut,

c'est juste pour une quéstion :

pourquoi tu n'ajoute pas U3 dans le calcul final sa ferait
Uab = U1 + U2 + U3
Uab = 24 + 12 + 12 = 48V

et sa corresponderait avec l'enoncé...

Voila (je vais encore avoir faux lol)

*** message déplacé ***

eh oui tu as faux !

U2 = U3

ces deux tensions ne s'ajoutent pas car les deux resistances sont en derivation.
on ajoute seulement les tensions des elements en serie.
ici R1 est en serie avec la resistance equivalente à R2 et R3 mises en paralleles comme tu l'as ecrit dasn ton raisonnement.
ta seule erreur etait de prendre I=1A au lieu de I=2A car le courant qui traverse la branche principale vaut 2 A.  ( puis 1A part dans R1 et 1A part dans R2)

jette aussi un oeil à mon raisonnement ( post de 20:53) . il est un peu different du tien mais donne le meme resultat.

_{desolee de repondre si tard, j'avais quitté l'ile...}
