Bonjour a tous,
Alors voila je recherche la correction d'un devoir de physique pour mon fils (afin de l'aider) son devoir porte sur le théoreme de thévenin. Il y a 3 shema electrique et il doit calculer I mais moi je suis pomé en physique alors je ne peut pas l'aider.Serait-il possible de me faire un petit corrigé du devoir si dessou ou de m'indiquer un site pouvant le faire ?
Voici son énoncé:
http:***
Je vous en remerci
Jean
Bonsoir jean
L'énoncé n'est pas visible. En général, sur ce forum, on interdit les liens vers des énoncés contenus dans d'autres sites ou issus de scans de documents.
Vous pouvez cependant recopier l'énoncé de l'exercice (et éventuellement ajouter une image pour les schémas électriques). Un correcteur (ou plusieurs) se penchera(ont) probablement sur votre problème
[faq]image[/faq]
@+
Zouz
ok veuillez m'excuser ^^ alors voila:

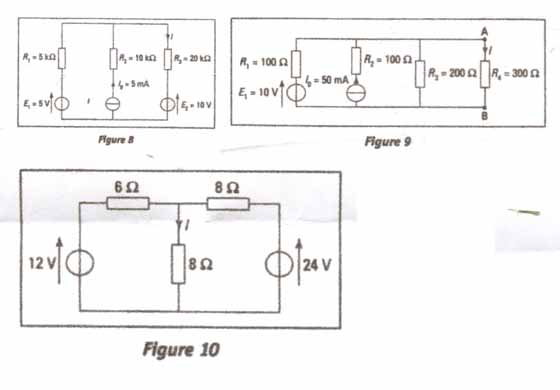

Calculer, en appliquant le theoreme de superposition, l'intensité I du circuit de la figure 8,9 et en utilisant le théoreùe de superposition, calculer l'intensité I dans le montage de la figure 10.
Sur la 8 on va pas tres bien sa se presente comme sa:
R1=5kOmhs r2=10Komhs R3=20Komhs
E1=5v i0=5mA E2=10v
Je vous remerci ^^
Bonsoir jean84
Alors, l'électornique remonte à loin, mais voici ce que je peux vous dire.
Dans le cas des circuits électriques composés exclusivement d'éléments linéaires (résistances, capacités, inductances, générateurs de tension ou de courant indépendants ou dépendant linéairement d'un courant, d'une tension...), la réponse dans une branche est égale à la somme des réponses par chaque générateur indépendant pris isolément, en inactivant tous les autres générateurs indépendants:
- générateurs de tension remplacés par des fils
- générateurs de courants par des interrupteurs ouverts
Prenons le circuit 10 comme exemple.
Le courant I sera en fait la somme de deux courants I1 et I2
I1 est calculé en "inactivant" le générateur de droite. Comme il s'agit d'un générateur de tension, on le remplace par un fil. Les deux résistances de 8 Ohm sont donc en parallèle.
J'appelle IG le courant dans la branche du générateur (de gauche).
Loi des neuds:
IG = 2I1 (car on a 2 résistances de même valeur en parallèle)
Loi des mailles
12 = 6.IG + 8.I1
En reprenant les deux équations ci-dessus
12 = 6*2I1 + 8.I1
12 = 20 I1
I1 = 0,6 A
De même pour I2, on remplace le générateur de gauche par un fil, etc ...
Au final, I = I1 + I2
@+
Zouz
