Champ magnétique 6
Bonjour à tous ;
J'ai un petit exercice merci beaucoup d'avance !
Une bobine plate comprend 50 spires de rayon R=10 cm. Son plan est parallèle au méridien magnétique.
Quel courant faut-il y faire circuler pour que l'intensité de champ magnétique créée au centre de la bobine
vaille 100 foiscelle de la composante horizontale de champ magnétique terrestre qui vaut 2×10-5 T ? Et
pour qu'une petite aiguille aimantée, mobile autour d'un axe vertical et placée au centre de la bobine,
tourne de 60° quand on lance le courant dans la bobine ?
[b] Réponse;
On sait que la formule spécifique pour un champ magnétique créé par une Bobine plate est ;
B=
Donc I=
L'intensité du champ magnétique créé au centre de la bobine vaille 100 fois celle de la composante horizontal de champ magnétique terrestre :<==>
B=100BTh
Merci beaucoup d'avance !
Bonjour
Aucune difficulté pour 1.

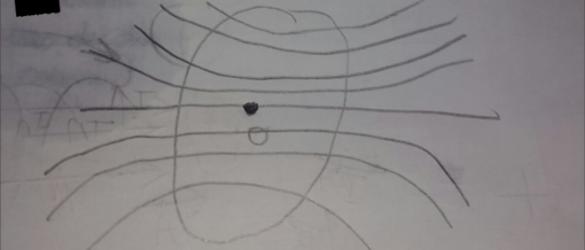

Pour 2 : cette expérience est connue sous le nom de "boussole des tangentes". Ce n'est pas un hasard. Essaie de faire un schéma propre vue de dessus avec les deux vecteurs champs quand l'aiguille a tourné de 60°.
C'est bien le principe. Comme tu l'as dit, Il faut remplacer l'aimant par une bobine plate. Une vue de dessus avec indication du sens du courant peut suffire.
Bonsoir ;
Merci beaucoup de m'avoir répondu !
D'après le schéma on a
tan
=
Donc B=Bh× tan ?
Et après application numérique pour trouver B (le champ magnétique créé par la bobine)
Et puis remplacer dans la formule de
L'intensité du courant pour la calculer?
Je ne comprends pas ça
B=100×BT.
La première question est réglée depuis longtemps ! Nous en sommes à :
Quel courant faut-il y faire circuler dans la bobine pour qu'une petite aiguille aimantée, mobile autour d'un axe vertical et placée au centre de la bobine,tourne de 60° quand on lance le courant dans la bobine ?
Tu obtiens B par la relation que tu as fournie : B=Bh× tan(
)
Ensuite : tu connais la relation entre la valeur de B créé au centre de la bobine et l'intensité du courant qui traverse la bobine.
Bonjour ;
Merci beaucoup de m'avoir répondu !
Alors :
B=Bh× tan()
B=2×10-5×tan(60°)
B=3,46×10-5 T
Donc I=
I=
| I=0,11A |
2ème cas
B=100Bh
=100×2×10-5=2×10-3T
I=
| I=6,37A |
Merci beaucoup à vous !
