Champ magnétique
Bonjour,
Peut-on m'aider a réaliser les question 2 et 3. Merci

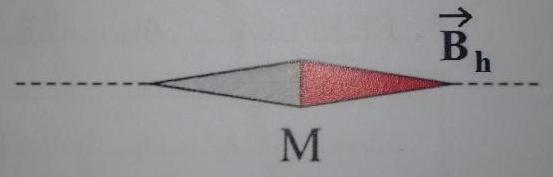

L'axe nord-sud d'une aiguille aimentée est orienté suivant la composante horizontale vecteur Bh du champ magnétique terrestre en un point M.

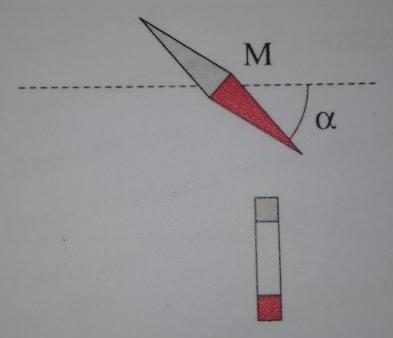

On place orthogonalement à l'aiguille aimentée face au pôle nord un aimant droit créant en M un champ magnétique vecteur B'. On constate que l'aiguille dévie en orientant son pôle nord verd l'aimant.
1.Indiquez où sont situés les poles nord et sud de l'aimant droit.
2. Sachant que B'=5,000.10^-4 T, calculez B et l'angle de déviation de l'aiguille.
3. Comparez B avec B'. Concluez.
Donnée
•Bh=5,000.10^-5
Voici ce que j'ai fait:
1. On sait que si une aiguille aimentée est placée à proximité d'un pôle de ľaimant, le pôle opposé de ľaiguille est attiré. On peut en conclure que le pôle sud de ľaimant droit est situé en haut (en gris), car il attire le pôle nord de l'aiguille aimentée. Et le pôle nord de l'aimant droit est situé en bas (en rouge).
Pour la 2. et la 3. Je ne vois pas comment faire.
Merci...
L'aiguille aimantée s'oriente toujours dans la direction du champ magnétique.
Dans le premier cas, elle est soumise seulement au champ magnétique terrestre et elle s'oriente donc dans sa direction.
Dans le deuxième cas, deux champs ( le champ terrestre et celui créé par l'aimant) qui sont perpendiculaires se superposent et engendrent un champ résultant. L'aiguille s'oriente dans la direction de ce champ résultant.
Fais un schéma qui représentera les deux champs perpendiculaires, le champ résultant et l'aiguille.
Avec un peu de trigonométrie tu pourras trouver l'angle dont a tourné l'aiguille, c'est à dire l'angle entre son ancienne et sa nouvelle position.
Remarque : Je suis un peu surpris de la valeur donnée par l'énoncé de BH. Mas bon .....
Voici ce que j'ai fait:

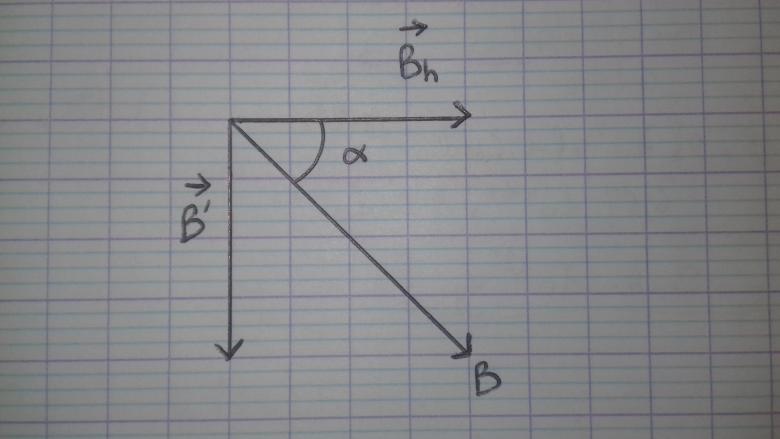

Les vecteurs forment un triangle rectangle donc :
La valeur de est telle que:
Je ne suis pas certain de ma réponse. Ça me parait très petit.
Plus exactement :
tan(α) = B'/BH = 10
α = 84°
Le champ créé par l'aimant est 10 fois plus grand que le champ terrestre.
L'aiguille est fortement déviée
Comment avez-vous trouver ?
Je tape sur ma calculatrice et ça me donne tan10=0,1763... et pourtant je suis bien en Degré
3. Comparez B avec B'. Concluez.
Que doit-je faire ?
Comparez les 2 nombres et dire que B et B' sont presque égal
Oui, ce qui est logique puisque le champ créé par l'aimant est 10 fois plus intense que celui créé par la Terre.
Un schéma à l'échelle le montre très bien
