Bonjour !

Voici un petit exo pour révisions d'un futur DS :

Enoncé :

Au cours d'un orage, par des mouvements internes au cumulonimbus, des charges positives s'accumulent à son sommet alors que des charges négatives se retrouvent dans sa base.
Par influence, la partie de la Terre qui se trouve sous le nuage se charge positivement. Alors que le champ électrique sur la surface de la Terre a une valaur moyenne d'environ 150 V/m par temps calme, cette valeur est de l'ordre de 15 kV/m par temps d'orage, et peut atteindre 100 kV/m près des pointes (arbres, paratonnerres, etc.).

Questions :

a. Faire apparaître sur le schéma la répartition des charges dans le nuage et sur le sol.

Ma réponse :

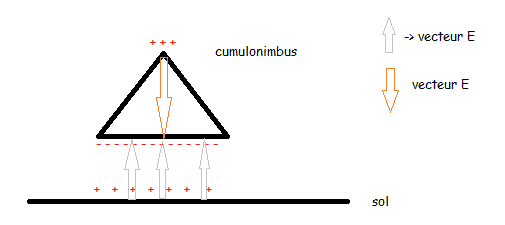

     Voir sur le schéma ci-dessous

b. On modélise par un condensateur plan l'ensemble fomé de la base du nuage et de la Terre.
   - quel est l'isolant qui sépare les deux plaques du "condensateur"?
   - Représenter le champ électrique crée entre la base du nuage et la terre en trois points
   - Représenter les lignes de champ passant par ces 3 points.



Ma réponse :
   - c'est l'air
   - voir schéma -> le champ électrique est uniforme
   - les lignes de champ sont tangentes aux vecteurs, dans le même sens.



c. Existe t-il un champ électrique dans le nuage ? Si oui, le représenter.

Ma réponse :
Je pense que oui, voir schéma également =>



Merci d'avance à tous ceux qui apporteront leur opinion
