Caractéristiques Intensité-Tension d'un dipôle.
Bonsoir ,
Merci d'avance.

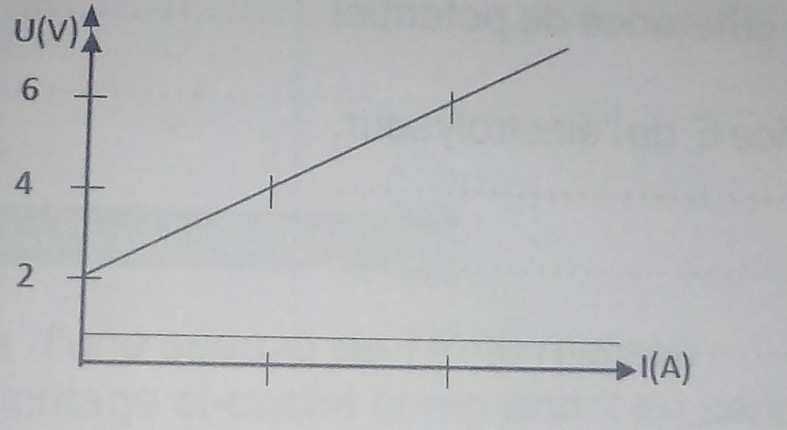

La caractéristique Intensité -Tension d'un dipôle est représentée ci dessous.
1) Donner la nature de ce dipôle.
2) Déterminer des grandeurs qui caractérisent ce dipôle.
3) En déduire l'équation de cette caractéristique.
Réponses
1) Il s'agit d'un récepteur.
2) Les grandeurs qui caractérisent ce dipôle sont :
La force contre électro motrice E (en volt) et la résistance interne r (en Ω) car la tension
U= E +rI (I est l'intensité)
*Déterminons E.
E=2 V car cette caractéristique a pour origine le point de coordonnées (0 ; 2).
*Déterminons la résistance r (en Ω)
La résistance r étant la pente (le coefficient directeur) de cette caractéristique , on en déduit sur le graphique que : Ω puisque cette droite passe par les points de coordonnées (1 ; 4) et (2 ; 6).
Donc les valeurs des grandeurs qui caractérisent ce dipôle sont :
(E = 2V ; r = 2Ω)
3) On déduit que U = 2 +2I
Bonsoir kamikaz,
Pour tes révisions, ci-jointe une fiche sur le sujet :
Les récepteurs
Réponses
1) Il s'agit d'un récepteur car cette caractéristique est une droite affine de pente positive. OK
2) Les grandeurs qui caractérisent ce dipôle sont :
La force contre-électromotrice E' (en volt) et la résistance interne r' (en ?)
Sa caractéristique est donc U= E' +r'.I (I est l'intensité)
*Déterminons E'.
E'=2 V car cette caractéristique a pour origine le point de coordonnées (0 ; 2) oui !
*Déterminons la résistance interne r' (en ?)
La résistance r' étant la pente (le coefficient directeur) de cette caractéristique , on en déduit sur le graphique que :
Donc les valeurs des grandeurs qui caractérisent ce dipôle sont :
(E = 2V ; r = 2?) OUI à condition que tu précises l'échelle pour l'axe des abscisses, ce qui n'est pas le cas sur le graphique fourni (I)
3) On déduit que U = 2 +2I OUI à condition que tu précises l'échelle pour l'axe des abscisses (I)
Il y a un gros progrès dans la rédaction
