Calculs de tensions-résistance-intensité
Bonjour voilà je commence à rencontré des difficultés...
La base est de savoir que U=RI et qu I=U/Rsoit R= U/I sa c'est bon.

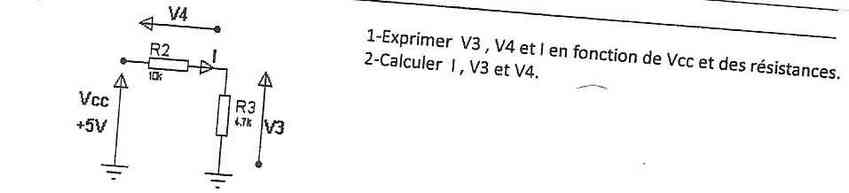

je sais que d'après l'image que j'ai ici jointe :
I=U/R soit I= Vcc/( R2+R3)
mais c'est après que je ne suis pas arrivé à comprendre pour exprimer V3 et V4 eN fonction de Vcc.
Pouvez vous m'aidez svp?
Merci D'avance.
Bonjour,
I=U/R donc I = V4 / R2
or tu sais que I = Vcc / (R2+R3)
donc tu peux écrire V4 / R2 = Vcc / (R2+R3)
il reste à isoler V4 et à faire de même au niveau de la résistance R3
1°)Ok donc R2 /(R2+R3)X Vcc=V4
et donc pareil pour V3 soit V3/R3 donc : R3/ (R2+R3) X Vcc= V3
2°) soit I= Vcc/(R2+R3) donc I= 5/( 10000+4700) = 340 microA
et V3 = R3/ (R2+R3) X Vcc = 1,59 V
et V4= R2/(R2+R3) X Vcc = 3,4V
Ok" Merci Beaucoup !i!
