Calcul d'intensité.
Bonjour,
Voilà j'ai un exo ou je bloque un peu :

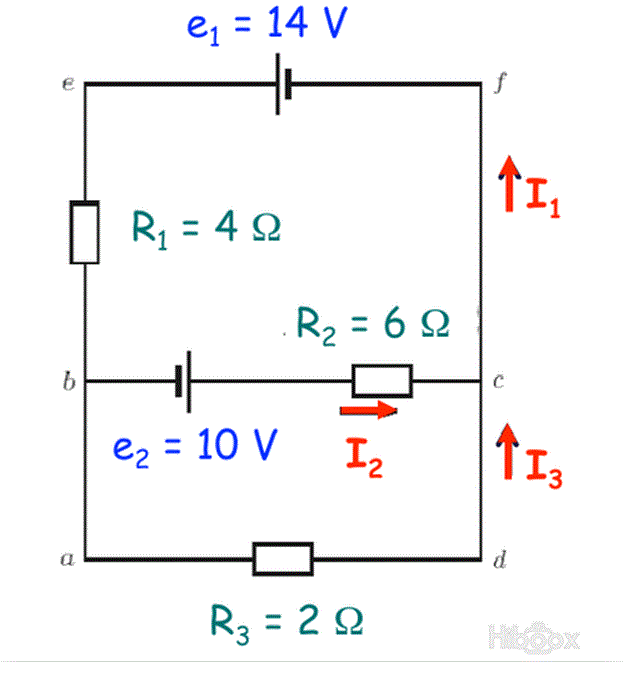

J'ai un circuit électrique : ** lien vers l’image effacé **
(je ne met pas l'image directement pour les petites connections.)
On me demande de calculer I1, I2 et I3.
Pour I1 = I=U/R = e1/R1= 14/4=3.5A jusque là pas de problème.
Par contre ce qui m'embète c'est le générateur dans la branche ave e2=10.
La je n'ai aucune idée de comment se comporte la tension dans les différentes branches, juste avec le générateur 1, la tension aurait été de 14V dans chaque branche...mais là aucune idée.
Merci pour le coup de main.
Edit Coll : tu peux placer les images sur le serveur de l'
en respectant la FAQ ; merci J-P !
Une manière parmi d'autres :
Loi des mailles et loi des noeuds :
e1 - R1.I1 + e2 - R2.I2 = 0
e2 - R2.I2 + R3.I3 = 0
I1 = I2 + I3
14 - 4.I1 + 10 - 6.I2 = 0
10 - 6.I2 + 2.I3 = 0
I1 = I2 + I3
24 - 4.I1 - 6.I2 = 0
10 - 6.I2 + 2.I3 = 0
I1 = I2 + I3
Système de 3 équations à 3 inconnues qui résolu donne :
I1 = 3 A; I2 = 2 A ; I3 = 1 A
-----
Recopier sans comprendre est inutile.
Sauf distraction.
Bonjour,
Merci pour l'aide, en effet maintenant ça parait logique....
Pourtant normalement Ucb= Uda (ou bc et ad sont les points des branches).
Donc e2 - R2.I2 = R3.I3
=>e2 - R2.I2 - R3.I3 = 0
Votre équation se vérifie, pourtant je ne voie pas pourquoi e2 - R2.I2 - R3.I3 = 0 n'est pas bonne.
Si vous pouviez encore m'éclaircir ce point, merci beaucoup.
