Bonjour,

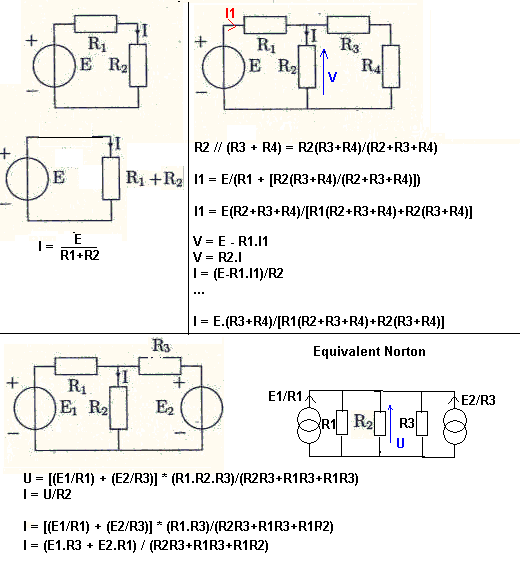

J'aurais besoin d'un peu d'aide pour cet exercice... (les montages sont sur l'image jointe)
* 1er montage :
J'ai remplacé les 2 résistances R1 et R2 par 1 résistance équivalente Réq qui vaut : Réq = R1 + R2.
Soit d'après la loi d'Ohm, I = -E/Réq.
Est-ce correct ?
Pourriez-vous m'aider pour les 2 montages suivants s'il vous plait ?
D'avance merci !
Re - bonjour,
Si tu veux on attaquera cet exercice quand l'autre sera fini. C'est très difficile d'en faire deux à la fois !
Merci d'avoir répondu mais je ne demandais pas les réponses mais une explication.
S'il faut utiliser la loi des mailles, des noeuds, d'Ohm...
Egalement, pour le monter 1, la tension E et l'intensité I sont de même sens ; et d'après les conventions récepteurs ils doivent être de sens inverse.
Cela n'implique-t-il pas I = - E / R1+R2 ?
Cela n'implique-t-il pas I = - E / R1+R2 ?
Non.
Ecris l'équation de la maille :
E - R1.I - R2.I = 0
...
-----
Faut utiliser la loi des mailles, des noeuds, d'Ohm... ?
Tous les chemins mènent à Rome, il existe de multiples méthodes pour trouver. Outre celles mentionnées, il y a les équivalents Thévenin, les équivalents Norton, la méthode de superposition et bien d'autres.
Parfois, l'une ou l'autre méthode est plus directe en fonction du problème posé, il vaut mieux alors choisir celle-là.

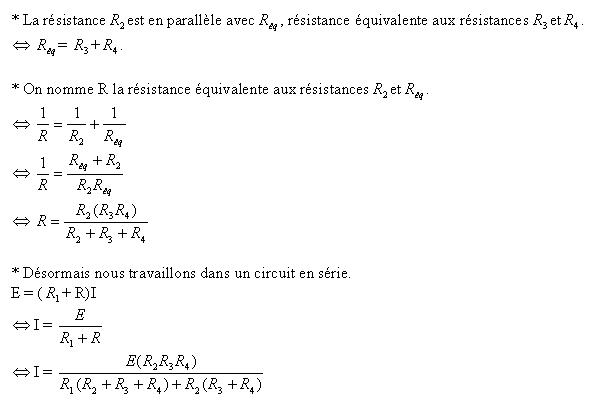

Je viens d'essayer de refaire la résolution du montage numéro mais je ne trouve pas pareil que J-P.
Je sais qu'il fallait taper le texte et non mettre l'image mais j'ai tapé les formules sur Word ce qui m'a pris déjà du temps alors s'il fallait tout retaper ici ...
Merci de laisser mon texte.
Alors, si erreur il y a où est-elle ?
Merci d'avance !
Oui merci, il s'agit d'une faute de frappe.
J'avais bien ce résultat donc l'équalité finale est bien celle présente sur l'image.
Pourquoi est-ce différent ?
Erreur 1)
Le courant que tu a nommé I = E/(R1+R) est celui qui sort du générateur de tension E et pas celui qui passe dans R2
Erreur 2
A partir de I = E/(R1+R), on ne trouve pas ce que tu as écrit.
----------
Je repars à partir de ta ligne: 1/R = 1/R2 + 1/Req
1/R = 1/R2 + 1/(R3+R4)
1/R = (R2+R3+R4)/(R2 * (R3+R4))
R = (R2 * (R3+R4))/(R2+R3+R4)
Avec I' le courant sortant du générateur :
E = (R1+R).I'
I' = E/(R1 + (R2 * (R3+R4))/(R2+R3+R4))
I' = E(R2+R3+R4)/[R1(R2+R3+R4) + R2 * (R3+R4)]
On a alors : U = RI'
U = E(R2 * (R3+R4))/[R1(R2+R3+R4) + R2 * (R3+R4)]
Et I = U/R2
-->
I = E.(R3+R4)/[R1(R2+R3+R4) + R2 * (R3+R4)]
Et, miracle, ou retombe sur ce que j'avais trouvé.
-----
