Bilan énergétique

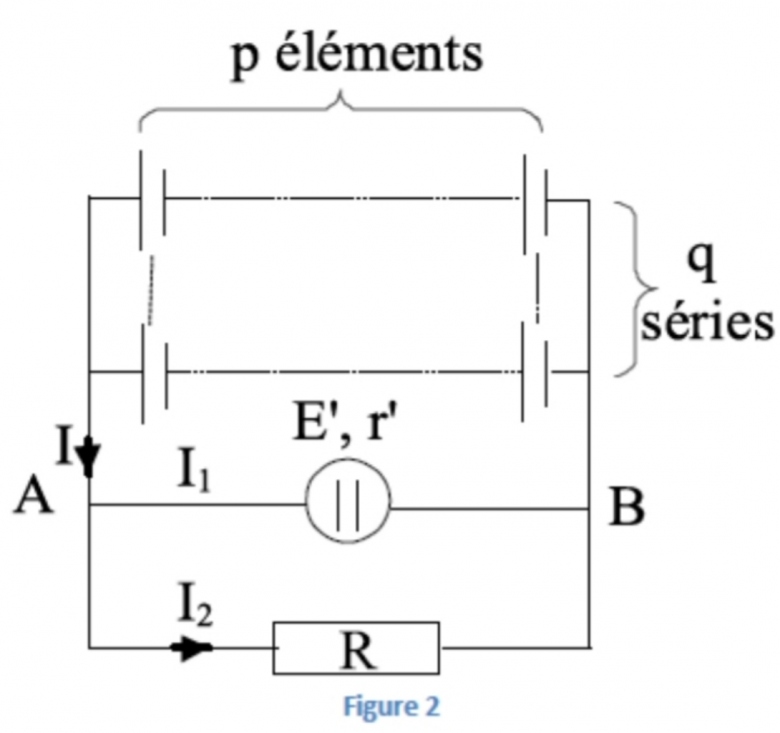

On associe des piles identiques de f.e.m e0 = 1,5 V et de résistance interne r0 = 0,2 ohms en q séries de p éléments. On branche en dérivation aux bornes du générateurs ainsi réalisé : un électrolyseur de f.c.e.m e'= 4 V et de résistance r' = 2 ohms ; un resistor de resistance R = 8 ohms (voir figure)
1) On fixe p=2 et q =2 ; l'intensité du courant principal est I = 0,5 A. Calculer :
a - la tension U(AB)
b - les intensités I(1) et I(2)
2) On fixe p et q pour réaliser un générateur de f.é.m E = 6 V et de résistance interne r = 0,27 ohms, déterminer les nouvelles intensités I'(1), I'(2) et I'
3)
On se place dans les conditions de la deuxième question. Calculer :
a - la puissance chimique de l'electrolyseur
b - le rendement de l'electrolyseur
c - le rendement du circuit.
Mon problème se situe au niveau de la première question, pour la tension U(AB)
pour les intensités je pense que si je trouve le a je pourrais m'en sortir
le reste semble On associe des piles identiques de f.e.m e0 = 1,5 V et de résistance interne r0 = 0,2 ohms en q séries de p éléments. On branche en dérivation aux bornes du générateurs ainsi réalisé : un électrolyseur de f.c.e.m e'= 4 V et de résistance r' = 2 ohms ; un resistor de resistance R = 8 ohms (voir figure)
1) On fixe p=2 et q =2 ; l'intensité du courant principal est I = 0,5 A. Calculer :
a - la tension U(AB)
b - les intensités I(1) et I(2)
2) On fixe p et q pour réaliser un générateur de f.é.m E = 6 V et de résistance interne r = 0,27 ohms, déterminer les nouvelles intensités I'(1), I'(2) et I'
3)
On se place dans les conditions de la deuxième question. Calculer :
a - la puissance chimique de l'electrolyseur
b - le rendement de l'electrolyseur
c - le rendement du circuit.
Mon problème se situe au niveau de la première question, pour la tension U(AB) j'avais pensé à faire pleins de trucs mais à chaque fois il y avait quelque chose qui clochait. Tout dernièrement je pense à associer les piles par deux ? vu qu'elles sont identiques, ça me fera alors deux piles en parallèle / en opposition aussi techniquement... puis je bloque
pour les intensités je pense que si je trouve le a je pourrais m'en sortir
le reste semble faisable !
voilà merci d'avance !!
***image rapatriée***
Lien du graphe
Svp
Bonjour
Commence par étudier le générateur équivalent à l'association série de p générateur identiques de fém E et de résistances internes r.
Que vaut la fém équivalente Ee, que vaut la résistance interne équivalente re ?
Ensuite tu associes en parallèle q série identiques à celle que tu viens d'étudier.
Allons-y plus progressivement ; comme déjà dit :
Commence par étudier le générateur équivalent à l'association série de p générateur identiques de fém E et de résistances internes r.

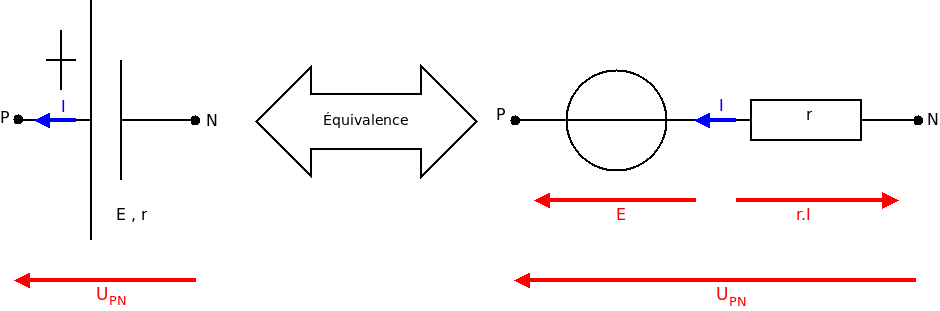

Pour t'aider un peu, je te rappelle le schéma équivalent à un générateur linéaire de tension de fém E et de résistance interne r.
Tu peux indiquer les résultats que tu as obtenus à la première question ? Cela est indispensable pour la suite.
Tu connais sûrement l'expression de la tension aux borne d'un générateur linéaire de tension parcouru par un courant d'intensité I...
Je me suis bloqué a cette question
Pourquoi alors avoir écrit :
Oui merci mais j'ai compris
???
A la première question, pour les deux séries de deux générateurs, commence par représenter ces générateurs en utilisant les modèles équivalents que je t'ai fourni. Tu devrais pouvoir obtenir la fém équivalente et la résistance équivalente. Tu peux poster ici un scan de ton schéma ainsi que les résultats obtenus.
