Association de résistances
bonjour j'ai un problème dans un exercice de physique , j'ai une petite idée mais je suis pas du tout sur , y t-il quelqu'un qui peut m'aider stp ?
voici l'exercice

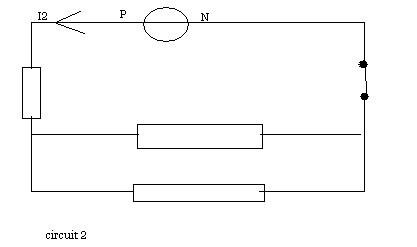

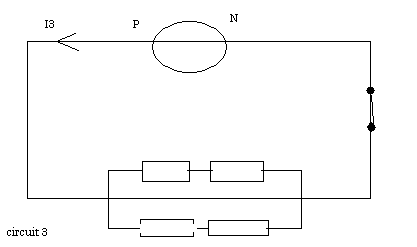

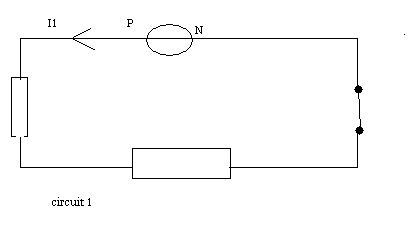

On considère les trois circuits suivants où les générateurs ont la même tension à vide E (leur résistance interne est négligeable) et où les résistances sont identiques de valeur R.
Données :
E = 5,0 V
R = 25 Ω
1) Sans faire de calculs mais en justifiant la réponse, comparer les intensités I1 et I2 puis I1 et. I3
2) Donner les expressions des résistances équivalentes des trois circuits.
3) Pour chaque circuit, exprimer et calculer l'intensité du courant qui traverse le générateur.
4) Pour quel circuit l'énergie électrique We transférée par le générateur pendant trois minutes est-elle la plus élevée ? Exprimer et calculer cette énergie. We
En déduire, pour le circuit choisi, l'énergie échangée par effet Joule pendant trois minutes.
reponse :
2) circuit 1 : Req = R+R
circuit 2: Req = R+R/2 = (3R)/2
circuit 3 Req = 1/Req = 1/(2R) +1/(2R)+ 1/R
3) I= E/Req
circuit 1 = 5/(2*25)=0.1 A
circuit 2 = 5/( R+ (R*R)/(R+R) ) = 0.833 A
circuit 3 je sais pas
c'est tout ce que je sais
merci d'avance
Bonjour,
2)
OK pour circuits 1 et 2
circuit 3 : Req ==> 1/Req = 1/(2R) + 1/(2R) ==> Req = ?
3)
OK pour circuit 1
Circuit 2 : 5 / (3R/2) = 5 / (3
25/2) = 5 / (75/2) = 0,13 A
Circuit 3 : ?
4)
L'énergie fournie par le générateur est : W = U I t
We = 5 I 180 (3 minutes = 180 s)
We = 900 I
L'intensité la plus élevée est celle du troisième circuit.
Donc l'énergie la plus élevée (à calculer).
L'énergie par effet Joule pendant trois minutes est l'énergie We fournie par le générateur puisqu'il n'y a que de l'effet Joule dans le circuit.
I1 et I2
Dans le deuxième circuit, on a 2 résistances R en parallèle (==> R/2) à la place d'une résistance R dans le premier. La résistance totale du 2ème est donc plus petite que la résistance totale du 1er donc I2 > I1.
I1 et I3
Dans le 3ème circuit, on a 2 résistances de 2R en parallèle (R + R dans chaque branche) donc globalement une résistance R. Il n'y a pas d'autre résistance donc la résistance totale du 3ème est plus petite que la résistance du 1er ==> I3 > I1
On est obligé de faire un peu de calcul quand même...
Pour le circuit 3, on a 2 x 25
en série donc 50 en parallèle sur 2 x 25 en série donc 50 .Donc, en fait, deux résistances de 50 en parallèle ==> Req = 25
Le générateur a une fem E = 5 V donc le courant qui traverse le générateur est I = E / Req = 5 / 25 = 1 / 5 = 0,2 A.
Cela répond à ta question ?
Pour le circuit 3, on a 2 x 25
en série donc 50 en parallèle sur 2 x 25 en série donc 50 .Donc, en fait, deux résistances de 50 en parallèle ==> Req = 25 C'est la réponse à la question 2, circuit 3.
Pour la 4, We = E I t avec t = 180 s (3 minutes).
L'énergie la plus élevée est dans le circuit qui a la plus grande intensité.
Donc faire le calcul de We pour cette intensité.
"En déduire, pour le circuit choisi, l'énergie échangée par effet Joule pendant trois minutes."
Toute l'énergie fournie par le générateur est transformée en effet Joule.
a ok merci
doce 3) circuit 3 cest I = E / Req = 5 / 25 = 1 / 5 = 0,2 A.
et le 4) We = 5 * I * 180 We = 900 I
le circuit le plus elevee est le circuit 2 avec 0.8 A
we= 900*0.8 =720J
c bien ca ?
merci pour tout
Il y aurait peut-être des choses à revoir...
Question 2
circuit 1 : Req1 = R + R = 25 + 25 = 50
circuit 2 : Req2 = R + (R/2) = 3R/2 = 75 / 2 = 37,5
circuit 3 : 1/Req3 = 1/(2R) + 1/(2R) = 2/(2R) = 1/R
Req3 = R = 25
Question 3
circuit 1 : I1 = E / Req1 = 5 / 50 = 0,1 A
circuit 2 : I2 = E / Req2 = 5 / 75 = 0,13 A
circuit 3 ; I3 = E / Req2 = 5 / 25 = 1 / 5 = 0,2 A
Question 4
L'intensité la plus élevée est l'intensité du circuit 3 : I3 = 0,2 A.
We = E I3 t = 5 x 0,2 x 180 = 180 J
L'énergie échangée par effet Joule pendant trois minutes est 180 J puisque toute l'énergie fournie par le générateur est transformée en chaleur (effet Joule).
Bonjour, j'ai le même sujet à faire et j'ai une question.
c'est à propos de la question 2: si je suis mon cours, c'est le circuit 2 qui fait non?
