Association de dipôles électriques.
Bonjour,
Depuis le collège j'ai du mal avec tout ce qui touche l'électricité alors pourriez vous m'aider svp avec cet exercice?
Les valeurs des différentes grandeurs données sur le schéma sont sont les suivantes:
I=1.80A; I1=600mA; UAB=12V; UBC= -6V
On note:
P1, P2 et P3 kes puissances électriques consommées par les conducteurs ohmiques ayant respectivement comme résistance R1, R2, R3
PE la puissance électrique fournie à la portion de circuit AB.
Trouver I3, UAC, UCB, P1, P2, P3, PE .
Voilà l'énoncé.
J'ai trouvé I3=1.8-0.6=1.2A, d'apres la loi des noeuds.

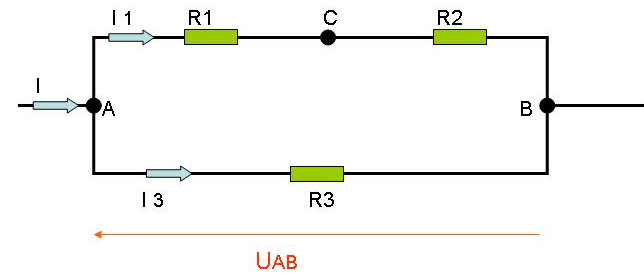

Mais en revanche je n'arrive vraiment pas aux tensions, je comprends pas pourquoi elle est négative sur BC, je suis perdue! Je vous ai joint le schéma du montage.
Merci beaucoup d'avance!
U(BC) = - U(CB)
U(AB) = U(AC) + U(CB)
U(AB) = U(AC) - U(BC)
12 = U(AC) - (-6)
12 = U(AC) + 6
U(AC) = 12 - 6 = 6 V
-----
U(BC) = - U(CB)
-6 = - U(CB)
U(CB) = 6 V
-----
U(AB) = (R1 + R2)*I1
12 = (R1 + R2) * 0,6
R1 + R2 = 20 ohms
U(AC) = R1.I1
U(CB) = R2.I1
U(AC)/U(CB) = R1/R2
6/6 = R1/R2
R1 = R2
--> R1 = R2 = 10 ohms
P1 = R1.I1² = 10 * 0,6² = 3,6 W
P2 = R2.I1² = 10 * 0,6² = 3,6 W
P3 = U(AB) * I3 = 12 * 1,2 = 14,4 W
PE = P1 + P2 + P3 = 3,6 + 3,6 + 14,4 = 21,6 W
On vérifie directement que PE = U(AB) * I
P(EI) = 12 * 1,8 = 21,6 W
-----
Recopier sans comprendre est inutile.
Sauf distraction.
Bonjour, merci beaucoup de ton aide.
J'ai essayé de faire le calcul des puissances par moi même et j'ai trouvé les bons résultats mais en revanche je n'ai pas utilisé ta methode, je n'ai pas calculé les résistances j'ai directement utilisé UxI
Et je ne comprends pas pourquoi on utilise I pour calculer PE et non pas I3.
Si tu as le temps de me l'expliquer se serait super.
Merci bcp en tout cas !
