Association de deux électrolyseurs en série
Bonjour, j'ai un exercice à faire en physique et je bloque complètement. Pourriez- vous m'aider svp ?
voici l'énoncé:
Deux électrolyseurs de f.c.è.m respectives e1 et e2 et de résistances internes r1 et r2 sont montés en série sous une tension U.
1. Faire le schéma électrique sur lequel figurerons les flèches des tensions et de l'intensité.
2. Montrer que les deux électrolyseurs peuvent être remplacés par un électrolyseur unique (électrolyseur équivalent) de f.c.è.m.e eq et de résistance interne r eq que l'on exprimera e eq en fonction de e1 et e2 et r éq en fonction de r1 et r2.
Données:
e1=1,2 V
r1= 0.87
e2=1.6 V
r2=1;2
Voila si quelqu'un pourrait m'aider cela serait sympas de votre part!
Merci beaucoup
Bonjour,
Si tu commençais par poster le schéma, réponse à la Q1, cela t'aiderait grandement pour la Q2
Ensuite, mon conseil est que de redessiner ce circuit en remplaçant les électrolyseurs par leur modèle équivalent, c'est-à-dire un générateur de force contre-électromotrice en série avec sa résistance interne.
Finalement, rappelle toi les cours de collège :
Dans un branchement en série :
(*) l'ordre des dipôles a-t-il une importance ?
(*) qu'est-ce que la loi des mailles sur les tensions ?
(*) quelle est la résistance équivalente d'une association de deux résistances branchées en série ?
- sauf erreur de ma part !
-
"Loi des mailles".
Peut-être la connais-tu sous l'appellation : "Loi d'additivité des tensions".
Qu'est-ce que tu n'arrives pas ? A faire le schéma ?
ah ok merci , mais je n'arrive toujours pas a faire la question 2 .... pourrait tu m'aider s'il te plait?? :S...

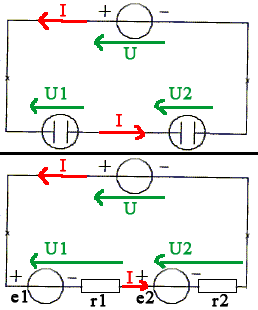

Voilà !
Si on permute r1 et e2, le circuit reste inchangé d'un point de vue intensité et tension, on aura toujours :
U = U1 + U2 = (e + r1.I) + (e2 + r2.I) = (e1 + e2) + (r1.I + r2.I) = (e1 + e2) + (r1 + r2).I = Eéq + R.I
en posant Eéq = (e1 + e2) et Réq = (r1 + r2).
Ainsi, on a donc bien :
(*) deux fcem en série équivalentes à une seule fcem de valeur Eéq = e1 + e2
(*) deux résistances en série équivalentes à une seule résistance Réq = r1 + r2
Oui, c'est la réponse à la question 2 vue de deux façons possibles, soit mathématique (permutabilité de l'addition '+') soit physique (permutation des éléments électriques) mais cela revient au même (encore heureux !)
