amplificateur opérationnel
Bonjour j'ai besoin de votre aide svp
Exercice :

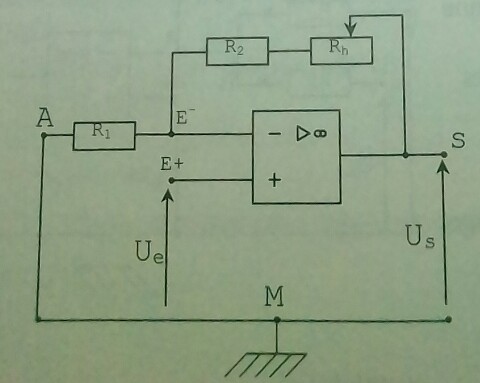

On réalise le montagne amplificateur suivant:
1. Ce montagne est-il un amplificateur non inverseur ou inverseur?
2. Indiquer le rôle du rhéostat placé en série avec le conducteur ohmique de résistance R2.
3. Exprimer le gain en tension en fonction de R1 , R2 et R3 valeur de la portion de la résistance du rhéostat mise dans le circuit.
4. On donne : R1=1 k
, R2=3 k ; Rh total=10 k.
Entre quelles valeurs extrêmes peut-on ajuster le gain en tension
Réponses :
1. Pour ça , j'ai pensé à montré que Us=G.Ue avec G comme gain en tension
_ Considerons la maille MSE-E+
D'apres la loi des mailles:
UME+=UMS+USE-+UE-E+
On a:
UME+=-UE
UMS=-US
USE-=
C'est au niveau de USE- que je bloque
Bonjour
Pour savoir si le montage est inverseur ou non, il suffit de regarder si la tension d'entrée est appliqué à l'entrée inverseuse ou à l'entrée non inverseuse.
Puisque l'ampli op fonctionne en régime linéaire : UE+M=UE-M
On exprime alors séparément ces deux tensions :
UE+M = Ue : évident d'après le schéma du circuit !
UE-M=UE-A = ... Cela est immédiat si tu connais la notion de diviseur de tension.
Puisque l'ampli op fonctionne en régime linéaire : UE+M=UE-M
On exprime alors séparément ces deux tensions :
UE+M = Ue : évident d'après le schéma du circuit !
UE-M=UE-A = ... Cela est immédiat si tu connais la notion de diviseur de tension.
Pourquoi EE-M=UE-A?
A et M sont relié par un simple fil conducteur de résistance négligeable. Il n'existe donc pas de tension entre A et M ou, si tu préfères : A et M sont au même potentiel.
Puisque l'ampli op fonctionne en régime linéaire : UE+M=UE-M
On exprime alors séparément ces deux tensions :
UE+M = Ue : évident d'après le schéma du circuit !
UE-M=UE-A = Ue Cela est immédiat si tu connais la notion de diviseur de tension.
Je ne vois pas comment cela m'aide.
UE-M=UE-A = ... Cela est immédiat si tu connais la notion de diviseur de tension.

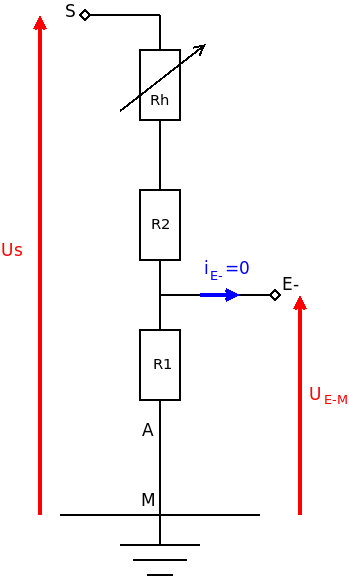

Il faut commencer par exprimer la tension UE-M en fonction des diverses résistances, sinon, tu tournes en rond... C'est à ce niveau que la notion de diviseur de tension doit t'aider. Puisqu'aucun courant ne pénètre dans l'ampli op par l'entrée inverseuse (iE-=0), les trois résistances sont parcourues par un courant de même intensité. Elles constituent un diviseur de tension. Si cette notion t'est inconnue (cela m'étonnerait !), tu peux aussi te débrouiller avec la loi d'Ohm. En représentant les résistances verticalement comme sur le schéma ci-dessous, cela te paraîtra peut-être plus simple. Volontairement, je n'ai représenté sur ce schéma que ce qui est nécessaire à l'obtention de l'expression de UE-M en fonction de Us et des résistances.
Puisqu'aucun courant ne pénètre dans l'ampli op par l'entrée inverseuse (iE-=0), les trois résistances sont parcourues par un courant de même intensité.
Justement , je ne sais même pas comment circule le courant dans le circuit puisqu'il n'y a pas de générateur.
Elles constituent un diviseur de tension. Si cette notion t'est inconnue (cela m'étonnerait !),
Elle m'est inconnue , mais j'aimerais bien apprendre la connaître.
J'ai l'habitude d'utiliser la loi des noeuds et des mailles pour faire ce genre d'exercice.
Essaie de te débrouiller avec la loi d'Ohm. C'est facile en remarquant que les 3 résistances sont parcourues par le même courant. Je te parlerai ensuite du diviseur de tension.
Essaie de te débrouiller avec la loi d'Ohm. C'est facile en remarquant que les 3 résistances sont parcourues par le même courant. Je te parlerai ensuite du diviseur de tension.
Oui mais j'ai du mal avec le sens du courant , comment circule-t-il?
Sinon avec la loi d'Ohm , j'ai commencé dans mon premier message ( Apres l'enoncé) et je bloquais pour la tension USE-
Cela devrait être plus facile avec le schéma que je t'ai fourni hier à 13h57. Peu importe le sens du courant, l'essentiel est que les trois résistances soient parcourues par le même courant. Tu peux imaginer un courant d'intensité I, le sens positif du courant étant de S vers M. Si le courant réel circule dans ce sens : I>0 ; si le courant réel circule de M vers S, cela ne change rien aux formules littérales ; simplement : I<0 mais il n'est pas nécessaire de connaître le signe de I pour obtenir l'expression de UE-M en fonction de Us et des trois résistances.
Lorque I circule M vers S
D'après la loi d'Ohm :
UE-M=-R1.I
Pour Us je dois additioner R1.I , R2.I et Rh.I ?
Bonjour
Pour savoir si le montage est inverseur ou non, il suffit de regarder si la tension d'entrée est appliqué à l'entrée inverseuse ou à l'entrée non inverseuse.
Ici la tension d'entrée est appliquée à l'entrée non inverseuse donc le montage est non inverseur.
Mais dans mon cours , la tension a été appliqué en point A ( pour le montage inverseur).
Les trois résistances sont parcourues par le même courant. En choisissant arbitrairement comme sens positif du courant celui de S vers M, on peut considérer que les trois résistances sont associées en séries ; de façon immédiate, la loi d'Ohm donne :
La loi d'Ohm appliquée à R1 :
Par division membre à membre, ou en procédant par substitution, on obtient ;
Il te faut bien revoir les bases du cours sur le courant électrique : additivité des tensions, résistances équivalentes... Le problème est ainsi pratiquement terminé...
Ici la tension d'entrée est appliquée à l'entrée non inverseuse donc le montage est non inverseur
Oui !
Dans le cas du montage inverseur, l'entrée E+ est reliée à la masse et la tension d'entrée est appliquée à l'entrée inverseuse E- par l'intermédiaire d'une résistance R1.
D'accord
Je ne sais pas comment répondre à la deuxième question
Pour la 3)
4) Je ne sais pas comment faire
La question 2 aurait logiquement été mieux placée après l'étude du gain... Le rhéostat possède une résistance R3 (ou Rh) réglable entre zéro (quand le curseur du rhéostat est tout à gauche) et Rhtotal (quand le curseur est tout à droite, par rapport au schéma. Le rôle du rhéostat est donc de pouvoir régler le gain de l'amplificateur entre une valeur Gmin et une valeur Gmax qu'on te demande de calculer à la question 4.
Conseil d'ordre général : bien lire l'intégralité d'un énoncé avant de commencer à rédiger un exercice ou un problème : il est fréquent que la lecture des dernières questions fournisse des renseignements sur les réponses aux premières questions ... C'est le cas ici.
D'accord
Pour R3=0 ,
Gmin=(1+R2/R1)=1+3/1=4
Pour R3=Rh total ,
Gmax=[1+(R2+Rh total)/R1)]=[1+(10+3)/1]=14
donc 4 ≤ G ≤14
