Bonjour
Question2

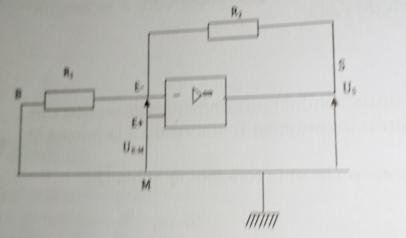

Dans MB'BE'M
UMB'+UB'B+UBE^-+UE^-M=0
0+0-R1*I1+UE^-M=0
UE^-M=R1*I1
Dans la maille ME+E-SM
UME^+ + UE^-E+ UE^-S+USM=0
0+0+U2+USM=0
USM=-U2=-R2*I2


Question 3
Exprimons USM et UE^-M en fonction de R1, R2 et I
G=USM/UE^-M
= R1*I/R2*I
4/ le coefficient d amplification G est
G=1/9=0,11

Bonjour
Puisqu'aucun courant n'entre par l'entrée E- de l'ampli op, les résistances R2 et R1 se comportent en diviseur de tension. Si tu connais cette notion, tu obtiens directement la tension V_E- en fonction de Us et des deux résistances. En remarquant que l'ampli op fonctionne en régime linéaire, tu obtiens ainsi directement Ue en fonction de Us.
D'où l'expression de G.
Si tu n'as jamais utilisé la notion de diviseur de tension, tu peux aussi obtenir le résultat en utilisant la loi d'Ohm et en considérant que les deux résistances sont parcourues par le même courant.

Question3
La loi d ohm

U1=R1*I
U2=R2*I
On aura
U1+U2=(R1+R2)*I
maintenant , il me reste la dernière question
Je ne sais pas comment faire?

Tu ne précises pas le sens positif du courant (il n'est pas indiqué sur le schéma) et tu ne précises pas ce que signifient U1 et U2 ; impossible de savoir si tes relations sont correctes ! Tu t'exposes ainsi à commettre des erreurs de signe !

Je choisis arbitrairement comme sens positif du courant le sens de S vers E- et de E- vers B (vers la gauche du schéma pour les deux résistances).

(ampli op en régime linéaire)

(loi d'addition des tensions)

Division membre à membre :



Il s'agit d'un montage amplificateur non inverseur puisque nécessairement : G>1.

Je te laisse reprendre pas à pas les calculs...

G=1+9/1
G=10

Question
La loi des mailles , pour la maille MBE^-E^+M
UMB+UBE^-+ UE^-M=0
O-R1*I+ UE^-M
UE^-M=R1*I=Ue
La loi des mailles , pour la maille ME^-SSM
UME^-+ UE^-S + USM=0
USM=-UME^- UE^-S
USM=UE^-M+USE^-
USM=(R1+R2)l
Question 3
Us/Ue=(R1+R2)I/R1*I=R1+R2/R1

C'est cela !

Merci infiniment
