ampèremètre
bonjour,
pouvez vous m'aider,

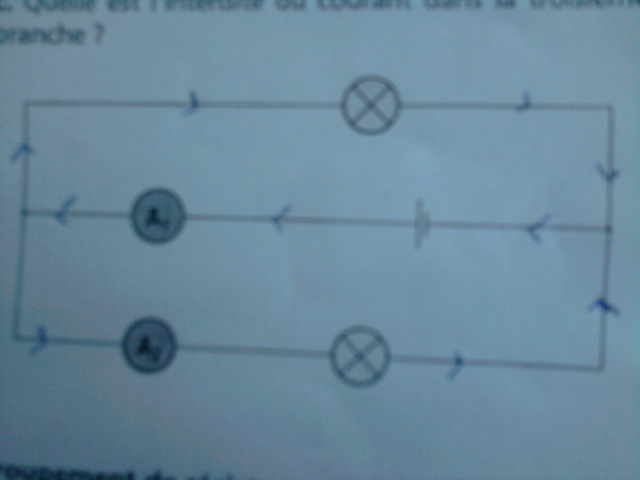

dans le montage ci-dessous, les ampèremètres A1 A22 indiquent respectivement les intensités:
I1= 0,8 A I2= 0,5
a) quelle est la branche principale ?
b) quelle est l'intensité du courant dans la troisième branche ?
merci d'avance
a) c'est la 2eme branche
Bonjour,
Ok pour la a)
Pour la b, tu as écrit:
I=I1+I2 or quand on écrit la loi des noeuds, on écrit tout ce qui rentre au niveau du noeud est égal à tout ce qui sort du noeud, par exemple pour le noeud à droite (c'est pareil à gauche):
I1=I+I2 on a le courant I1 qui sort du noeud (courant dirigé vers la gauche), et on a I et I2 qui rentre dans le noeud (respectivement vers le bas et le haut)
De là on peut en tirer I, et faire l'application numérique.
D'accord, bon c'est pas grave ^^
On va dire que la branche du haut est la branche3, celle du milieu la 2 et celle du bas la 1.
On a grâce à A1, la valeur de I1 dans la branche2, grâce à A2 on a la valeur de I2 dans la branche 1, on cherche la valeur de I.
On a écrit tout à l'heure: I1=I+I2 qui est différent de I=I1+I2 donc tu ne peux pas écrire ce que tu as écrit dans ton post précédent!
I1=I+I2
I=I1-I2
I=0,8-0,5
I=0,3A
I= I1 + I2
la somme des intensité des courant qui arrivent a un noeud est égale a la somme des intensité des courant qui en parte
Oui, mais il faut regarder comment s'appelle les courants, ici (si je ne me trompe pas) I se trouve en haut, I1 au milieu et I2 en bas (si c'est bien A1 au milieu et A2 en bas).
Si c'est bien comme ça, on voit bien qu'au noeud de gauche, les courants divergent vers les branche du haut et du bas donc:
ou si tu préfères
