Bonjour tous le monde
j'aimerai que vous m'aidiez s'il vous plait
j'essaie de résoudre des exercices de mon prof mais je bloc sur celui-ci
Voici l'énoncé

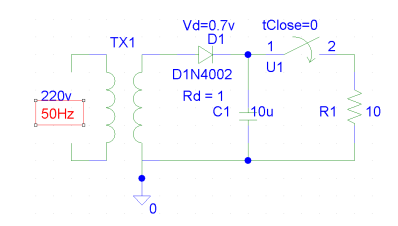

Ce système permet de créer l'alimentation d'un montage électronique,
Question1.1 : à l'aide des différentes valeurs de composants, calculer la tension maximale aux bornes du condensateur sachant que le transformateur TX1 donne 12V en sortie.
Question 1.2 : tracer la tension de sortie du montage avec C1 enlevé.
Question 1.3 : tracer la courbe de charge du condensateur pour l'interrupteur en position ouverte jusqu'à 5 tô.
Question 1.4 : tracer la courbe de décharge du condensateur pour l'interrupteur en position fermée jusqu'à 2 tô.
REMARQUE : ATTENTION A LA FREQUENCE DU SIGNAL (50HZ) pour l'axe des temps et Ve = 0V (sortie du transformateur) lorsque C1 est en décharge.
Question 1.5 : déterminez graphiquement la tension minimum aux bornes du condensateur sachant que le condensateur ne se décharge que pendant 10ms.
J'espère que vous pouvez m'aider
Merci
Gilles.
Bonjour,
Je suppose que la tension 12 V, donnée pour TX1, est la tension efficace.
La tension maximale aux bornes du condensateur est la tension crête que tu dois savoir calculer à partie de la tension efficace.
Merci d'avoir répondu
"La tension maximale aux bornes du condensateur est la tension crête que tu dois savoir calculer à partie de la tension efficace."
mais que veut-tu dire par la tension crête. et comment?
Dans une tension sinusoïdale, je suppose que tu connais les notions de tension efficace et de tension crête ?
En 1ère S ? Mais ce n'est absolument pas au programme de 1ère S, cet exo !
Si tu ne sais pas ce qu'est une tension sinusoïdale, comment veux-tu répondre à la question 1.2 ?
"La charge et la décharge d'un condensateur, c'est au programme de Term S, pas au programmé de 1ère S !!"
et bah moi je suis en pleine reforme c'est peut-être pour sa mais tu sait comment faire l'exo sa serai sympa si tu peut m'aider
La tension maximale aux bornes du secondaire du transformateur est la tension crête de la sinusoïde c'est-à-dire soit à 2 chiffres significatifs
.
La chute de tension dans la diode étant de 0,7 V, la tension maximale aux bornes du condensateur sera de :
il a dt que oui c'était les bonnes valeurs le condensateur a une capacité de 10 µF et la résistance fait 10
Bonne année.
Une remarque sur le titre : Alimentation stabilisée (et non pas "stabiliser") ==> cela n'a rien d'une alimentation stabilisée...
D'autre part avec 10 µF et 10 , on n'observe pas ce qu'on devrait observer... parce que 10
, c'est beaucoup trop petit ou 10 µF, c'est beaucoup trop petit...
Il n'y a aucune différence visible avec ou sans le condensateur...
Normalement, un exercice comme celui-là sert à voir la charge et la décharge du condensateur. Mais là, la décharge est tellement rapide que, avec ou sans condensateur, on ne voit pas la différence...
