aïe aïe--> exercices sur circuits électriques
bonjour a tous! j'ai besoin de vous : je n'arrive pas a résoudre mes éxercices de physique, le plupart du temps je ne vois meme pas les formules à appliquer...
I)
____________
| | |
^ | A |
| E | R2
| R1 |
|_____|______|
* D'abord, comment savoir si l'ampèremetre est bien placé pour calculer R1? j'aurai dit "oui" mais je ne sais pas comment justifier!
* Ensuite, on doit calculer l'intensité du courant électrique traversant le "conducteur ohmique de résistance R1" - on donne f.é.m du générateur E=6.0V ; la résistance interne du générateur est nulle.
-> quelle formule appliquer pour le calcul de l'intensité?
II)
ensuite, on nous donne le circuit suivant,
[infos : toutes les résistances sont équivalentes à R=10
le générateur idéal de tension fr f.é.m. E=6.0V]
_____________
| |
^ | __R___|(b)
| E | |
| R R
|______|__R___|
(a)
* d'abord on demande l'intensité du courant traversant le générateur
(->je ne sais pas meme comment entamer le calcul
)
* puis il faut calculer la puissance du transfert par effet joule pour l'ensemble des conducteurs ohmiques
-> ce que j'ai trouve c'est que Req = R = 10 oméga mais je ne sais pas si je suis sur la bonne voie (et si j'ai bon
)
* ensuite il faut choisir pour R comme puissance maximale tolérée entre 0.25 W - 1/3 W - 2/3 W - 1 W
(->mais j'imagine qu'il faut avoir trouvé la réponse d'avant pour cela...)
* Et enfin il faut expliquer pourquoi le conducteur ohmique de résistance R trouvée précédemment ne peut être utilisé seul entre les bornes (a) et (b) du circuit étudié
-> la j'avoue que je ne comprends pas la question :s
voila, c'est tout ce que je voulais savoir, toute aide est la bienvenue bien sur
(meme pour une seule question^^) merci a tous!
bonsoir nuss!
pas trop de temps ce soir mais je peux t'aider pour le I:
a/ l'ampère metre est bien placé parce qu'il est en serie avec l'appareil sur lequel porte la mesure de courant(cad la resistance R1) . On connaitra ainsi le courant qui la traverse.
b/ la tension aux bornes de R1 est la meme que celle aux bornes du generateur.
la loi du generateur s'ecrit U=E-rI et celle de R1 s'ecrit : U=RI
Chance! c'est le meme U !!
on a donc : E-rI= RI mais comme r=0 cela se simplifie et tu trouves E=RI soit I=E/R
je te laisse faire le calcul pour trouver I
Je reviens t'aider pour le 2 dès que je peux. Sinon un autre correcteur le fera!
Rebonjour!!
d'abord, merci beaucoup pour l'aide, je vais pouvoir continuer mes exercices, donc merci beaucoup^^

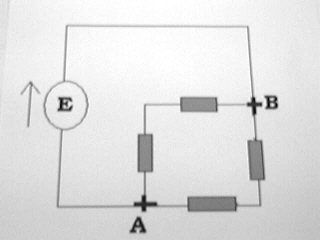

pour le shcéma du II, le voici :
les points A et B correspondent a des bornes du circuit pour la derniere question :
"expliquer pourquoi le conducteur ohmique de résistance R trouvée précédemment ne peut être utilisé seul entre les bornes A et B du circuit étudié"
encore merci pour l'aide!!!
salut,
II 1)
U=RI donc I=U/R
U = 6,0V car on se place au borne du générateur
Quand a R : Soit Req la resistance equivalente de 2 resistance en serie
Req = 10 + 10 = 20
La resistance R est une resistance equivalente composer de 2 Req.
R =
R =
Donc I =
A vérifier
2)
Ensuite je dirais
P=UI
Car la puissance ceder par le générateur est la meme que la puissance consomer par les resistances.
P= 6,0*0,6 = 3,6W
Encore a vérifier
3)
Si mes resultats precedents sont correct (ce qui est loin d'être une certitude...^^), il faudrait imposer une puissance maximal de 2/3W
j'espere que je me suis pas tromper...
bonsoir TiT126,
oui tes resultats precedents etaient corrects. explique comment tu trouves cette puissance max.
bon ben Tit126 est parti, je termine...
si le conducteur de resistance 10 ohm et de puissance 2/3W etait place seul entre les points A et B il devrait supporter un courant de I= U/R soit 0,6A et dnc une puissance de RI²= 10×0,6²= 3,6 watt bien superieur à celle qu'il tolere.
voilà!
bonne soiree à tous les deux!
alors ca c'est trop la classe^^ merci a tous bon maintenant faut que je relise tout ca en réfléchissant a tete reposée mais ca me semble faisable!!!lol
merci a tous, vous gérez trop!!! ^^
bonne soirée!!!
salut,
Vraiment désolé j'ai du partir...
de rien nuss et merci sarriette
PS :
je t'ai fait peur TiT126?
même pas peur
bonne journée^^
re tout le monde!! j'ai encore un problème (dans les 2 dernières questions du II :
*il faut choisir pour R comme puissance maximale tolérée entre 0.25 W - 1/3 W - 2/3 W - 1 W
--> pour trouver j'ai fait :
P / 4 = 3.6 / 4 = 0.9W
donc chaque résistance peut supporter 0.9 W au maximum
et comme 2/3 = 0.67 est le plus approché, c'est la résistance a choisir!
pourriez vous me dire si c'est ca la raisonnement a appliquer? (ou si je suis totalement a coté de la plaque
)^^
bonjour nuss,
je n'aurais pas tout à fat appliqué ce raisonnement.
plutôt:
dans chaque branche il passe un courant de 0,3 A donc chaque resistance dans une branche supporte une puissance de RI²= 10×0,3²= 0,9 W
mais dans ce cas, la puissance max de la resistance devrait etre 1W qui est plus pres des 0,9 requis et surtout qui lui permettra de les suporter...
je n'avais pas verifié ce calcul hier soir...
salut a vous 2,
Effectivement cela me semblait louche d'avoir tout bon...lol
P=RI², javais totalement oublier cette formule, donc il faudrait imposer une Pmax de 1W.
Voila
