bonjour

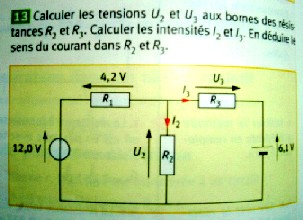

oui c'est un récepteur car 6,112
tu calcules U2=12-4,2
   tu en déduis U1,I2,I3

d'accord mais il y a un truc que je ne saisi pas...l'exo en lui meme est facil avec la loi des mailles.

Mais quel est l'intéret de mettre un générateur en récepteur ? la je ne saisi point ! Ce n'est pas un accumulateur...

en général un "générateur" monté en récepteur permet à celui ci de se recharger ( comme une batterie par exemple!)

EUHHHH dc c un accu en charge ??!

Je ne savais pas que tous les générateurs pouvaient se recharger !! C bien ca ? ou c seulement certains types de générateurs ?

Le générateur de droite est bien un générateur.. mais le sens de  I3 indiqué n'est qu'un sens conventionnel.
Ici la valeur de I3 est donc  négative (regarde le sens de la flèche des tensions aux bornes de R3 qui définit (côté pointe de la flèche) où est la tension la plus haute .

D'accord je vois un peu mieux ! mais je sais pas si tu as répondu, quel est le role dun second générateur alors ?

Les deux génératuers débitent dans R2.. Peut être que l'un vient en secours de l'autre en cas de panne.?

Ok merci, dans ce cas la, U3 est donc négatif tu crois ?

non, seulement I3..

Ok ! désolé si je tembete !! mais je ne vois pas l'utilité de mettre I3 en négatif !

Mais comme disais zaza, le 6.1V ne se fai pas écrasé par le 12V ? et ainsi le courant ne serait distribué que par le générateur 12V ?

Imagine que tu as deux sources de rivière placées aux générateurs..
Tu crois vraiment que le courant venant de gauche va aller à droite, remonter le courant , au lieu d'aller vers R2???

d'après le sens de U3 donné sur le schéma, U3 est négatif (le calcul le prouvent:-1,7V)
ça veut dire que c'est positif dans l'autre sens (normal, on a une résistance)
Donc le sens de I3 est bon, il débite dans le générateur de fem 6,1V
qui est monté en récepteur
donc il se peut qu'il se recharge, c'est possible dans certains cas ( batterie,électrlyseur..)

je ne suis donc pas d'accord avec nofutur mais je suis sure de moi!!!!

oui je penche plutot pour toi zazza...je trouve U1 =4.2
U2=7.8V
U3= -1.7V

en utilisant la loi des mailles...donc finalement c un générateur monté en récepteur ! ouf merci zazza !! je comprend now ! merci a toi aussi nofutur de mavoir répondu ! meme si l'analogie est un peu zarbi lol

si tu prends l'exemple de 2 rivières , si le courant de l'une est supérieur au courant de l'autre alors elle subira!!!

le second générateur est peut être là au cas ou le premier s'arrête,  c'est une sécurité

OK, mais je suis également sûr de moi..Ca se passerait ainsi s'il n'y avait la brache R2.. Mais bon.. Ecris comme tu le penses mat..

En module on a I1+I3=I2...

Ok merci, je comprend un peu mieux, je verrais et demanderais plus ample explications au prof ! Merci les gars !

Je croyais qu'on n'avais aucune indication en valeur a part les fem des générateurs..Or, je viens de voir 4,2v aux bornes de R1..
Donc j'ai tord.
La tension à la sortie de R1 est donc de 12-4,2= 7,8v qui est supérieure à la tension au niveau de de G2(6,v).. Le courant va du potentiel le plus élevé vers le potentiel le plus faible. Donc I3 est dans le bon sens .. et U3 dans le sens inverse ..
Ca m'apprendra à bien lire les schémas ..
Ciao..
