Bonjour
Il y a quelque points que je ne comprend pas en ce qui concerne Tensions et Courants.

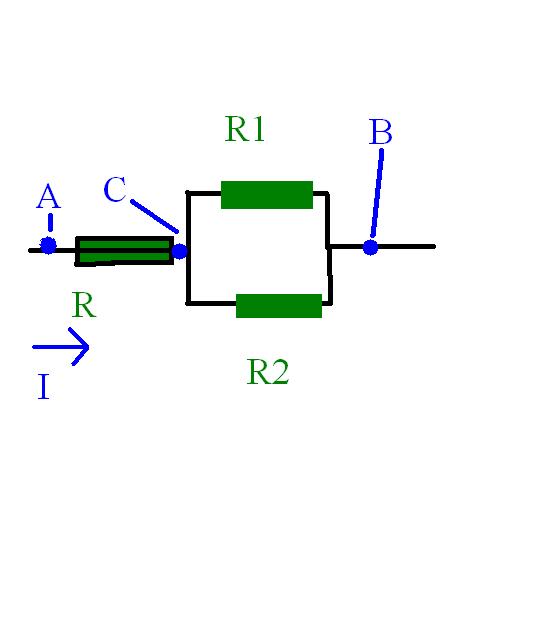

Dans le schema suivant
Uab = 24 V et Uac = 18 V donc Ucb = Uab - Uac = 6 V
Cela implique t-il que la tension qui traverse ( et non pas le courant avec la loi des noeuds ) la resistance R1 est egale au courant qui traverse la resistance R1R2 ?
Bonjour,
Oui, la tension aux bornes de la résistance R1 et la tension aux bornes de la résistances R2 sont identiques et égales à 6 V.
L'intensité du courant qui circule dans le circuit se "divise" quand elle arrive à un embranchement.
La tension ne "circule" pas dans le circuit, elle correspond à une différence de potentiel électrique entre deux points du circuits. Elle ne varie donc pas suivant qu'on prend un chemin ou l'autre.
Quels sont les cas lorsqu'elle differe?
Les potentiels different a l'entrée et a la sortie d'une resistance? d'un recepteur? d'un generateur?
Merci beacoup
Si je comprends bien le sens de ta question, tu as des difficultés à comprendre à quoi correspondent l'intensité d'un courant électrique et la tension aux bornes d'un dipôle...
Faisons la comparaison entre un circuit électrique et un circuit de tuyaux d'irrigations installé sur un terrain en pente :
on pourra assimiler l'intensité du courant au débit de l'eau qui circule dans les tuyaux. lorsqu'on arrive à un embranchement, l'intensité se divise : une partie du courant va d'un côté et la seconde partie, de l'autre.
La tension entre deux points du circuit électrique peut être comparée à la différence d'altitude entre deux points du circuit d'irrigation.
Le circuit se divise en deux branches qui se rejoignent plus bas. Quel que soit le chemin emprunté, la différence de hauteur entre les deux points de jonction est la même.
Oui je vois mieux , enfin je pense

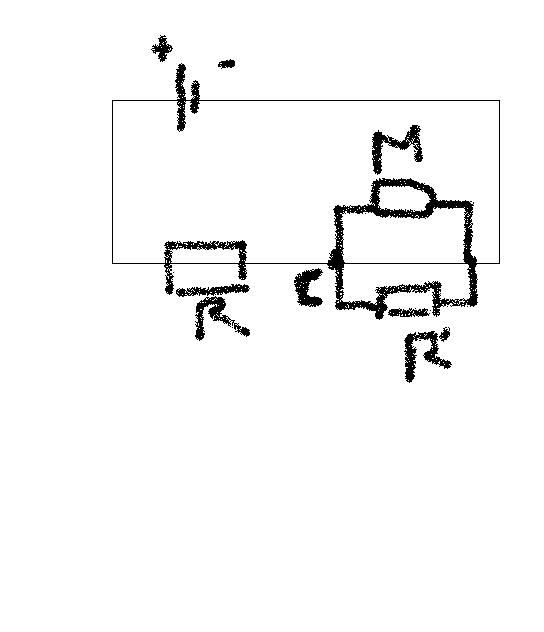

Donc dans ce shema là , la tension aux BORNES DU MOTEUR ( cela se dit? ) est egale a la tension aux bornes de la resistance R' , tous deux sont en derivation.
Apellons cette tension U'
U' + la tension aux bornes de la resistance R = la tension fourni par le generateur au circuit ? ( loi d'additivité des tensions )
Merci
très pédagogique ton analogie de 18:33, Flo, Tension et courant
