Bonsoir à tous,
1/ question :

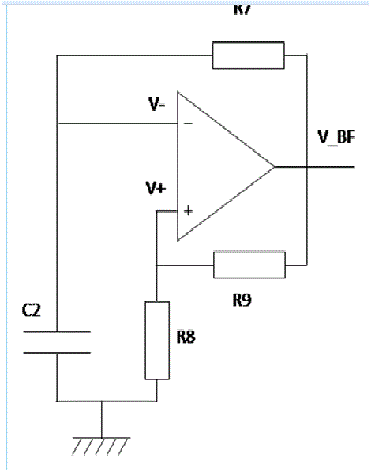

Dans l'oscillateur PJ, on prend R9 = 2R8. Les tensions de saturations de l'A OP sont symétriques (+/-Vsat), ainsi que les seuils de basculement (+/-VB)
(le seuil de basculement est une valeur de V- pour laquelle la sortie bascule)
Donnez en volts la valeur de VB si Vsat = 8,1 V
Ma réponse :
Vb = R7/(R7 + R9) * Vsat
2/ question :
On prend R7 = 45 et R9 = 2R8
On veut obtenir une fréquence d'oscillation de 104 Hz
Quelle valeur théorique, en nF, faut il donner à c2 ?
(ne pas donner de décimales)
ma réponse :
C2 = 1/(104)
3/ question :
Pour obtenir une certaine fréquence, on devrait prendre R7 = 290 kOhms
Quelle est, en k, la valeur dans la série E12 qui donnera la fréquence la plus proche de celle désirée ?
ma réponse :
E12 = 270 kohms
4/ question :
Pour obtenir une certaine fréquence, on devrait prendre C2 = 290 nF.
Quelle est, en nF, la valeur dans la série E6 qui donnera la fréquence la plus proche de celle désirée ?
ma réponse :
E6 = 220 kOhms
Merci pour une éventuelle réponse à ts les membres.
B.
Bonsoir à tous,
Même schéma ci-dessus du précédent topic svp
Dans cet oscillateur, on prend R8 = R9 et C2 = 100nF
Quelle valeur, en , faut il donner à R7 pour obtenir une fréquence de 40 Hz?
Réponse :
R8/R9 = 1 et R7*C2 = R7* (1/40) donc R7=(1/40)/C2
Merci de bien vouloir m'éclairer
B.
Les seuils de basculement sont : Vsat * R8/(R8+R9) = +/- 8,1 * R8/(R8+2R8) = +/- 8,1/3 = +/- 2,7 V
Pour calculer le reste, c'est la même méthode qu'ici : sommateur inverseur
Mais adapté pour les seuils de basculement différents et les valeurs différentes des composants.
