Bonsoir à tous,

Dans cet oscillateur, on prend R8 = R9 et C2 = 100nF

Quelle valeur, en , faut il donner à R7 pour obtenir une fréquence de 40 Hz?

Réponse :

R8/R9 = 1 et R7*C2 = R7* (1/40) donc R7=(1/40)/C2

Merci de bien vouloir m'éclairer

B.



*** message déplacé ***

Bonsoir,

Rappel : le multi-post n'est pas toléré dans ce forum.
Je t'ai donné à lire les règles de bon usage du forum ce matin. Il serait temps de les lire, les comprendre et les appliquer.


Bonsoir Coll

Excusez moi

B.

Vs oscille (signal carré) entre +Va et -Va

V+ est donc un signal carré passant alternativement de +Va/2 à -Va/2

Supposons qu'en t = 0, Vs = +Va et que V- qui augmente dépasse d"un poil le potentiel +Va/2
La sortie part alors à -Va et l'entrée V- part à -Va/2 (par le diviseur de tension R8,R9) ... ce sui confirme Vs à Va (sorie de l'ampli saturée vers le bas).

On a donc le circuit R7C2 avec la tension V (= V-) sur le condensateur = Va/2 en t = 0
et Vs = - Va

Soit i le courant de charge de C2, on a :

i = (-Va - V)/R7 = C2.dV/dt (avec Vo = Va/2)

C2.dV/dt + V/R7 = - Va/R7  (avec Vo = Va/2)

Equation différentielle qui résolue donne :

V(t) = (3.Va/2).e^(-t/(R7.C2) - Va

Et cela tant que V(t) restera > -Va/2 (qui est la tension sur V+), soit jusque t = t1 tel que :

(3.Va/2).e^(-t1/(R7.C2) - Va = -Va/2

e^(-t1/(R7.C2) = 1/3

t1 = R7.C2*ln(3) = 1,1.R7C2

t1 est la demi période d'oscillation et donc T = 2t1 = 2,2.R7C2

f = 1/(2,2.R7C2)

pour avoir f = 40 Hz ---> 1/(2,2.R7C2) = 40

R7.C2 = 0,0114

R7 = 0,0114/C2 = 0,0114/10^-7 = 114.10^3 ohms = 114 kohms
-----
Sauf distraction (calculs non vérifiés).

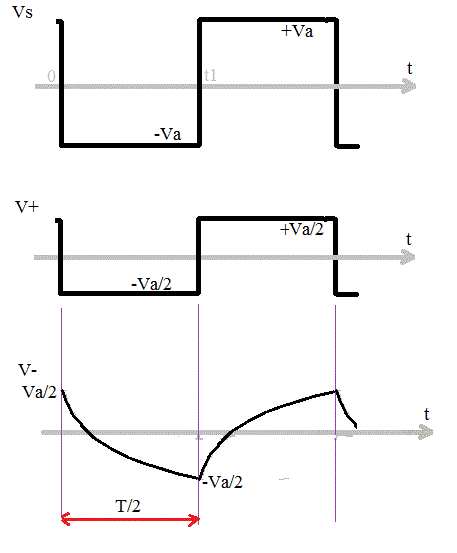

Voila un petit dessin pour accompagner ma réponse.

Bonjour J.P.

Mille mercis pour le résultat détaillé pour que je puisse comprendre les étapes et le schéma.

B.
