Je l'ai encore refait et je trouve la même chose que ci dessus, du coup, jecherche où mettre le miroir de manière à ce que son axe permette de faire le symétrique de O'' mais "impossible"!
Où en est tu de ton côté?
Ce n'est pas facile à voir mais je pense que le miroir en haut à droite n'a pas la bonne inclinaison (45°).
Ceci fait que O" n'est pas à la bonne place, ce qui explique le problème.
Sur ton dessin, O" est au même niveau horizontal que le bout du miroir. Sur les autres dessins, il est légèrement au-dessus...
Donc je fais des erreurs de dessin, en effet j'ai imprimé le plan initial en grand et mes constructions donnent ce que nous avions trouvé, il faut donc que je me concentre encore plus !
Agrandir le dessin, ce n'est pas très facile à faire à la main...
Une erreur de 1 mm produit une erreur d'inclinaison du miroir non négligeable. On prend le symétrique par rapport à un plan de miroir qui est faux. Donc O" est faux.
Comme ça passe "très juste", la moindre erreur fait que ça passe à côté...
J'aimerais imprimer le dessin initial et le compléter ensuite mais je ne vois pas comment faire en sorte d'avoir les dimensions X2 (il faudrait 14,2cm en longueur et 8,6cm en largeur). Tu as une idée?
Je passe sur le topic "lentille"
Je suppose que tu as scanné l'image en question...
Les manips sont difficiles à expliquer. Il faut utiliser un logiciel de traitement d'image. Avec Gimp, je ne sais pas trop mais, avec Photoshop, il y a la possibilité d'afficher les "règles" qui permettent de mesurer les dimensions. Donc, en utilisant la "taille de l'image" et les "règles" , il est possible d'amener l'image à la taille souhaitée.

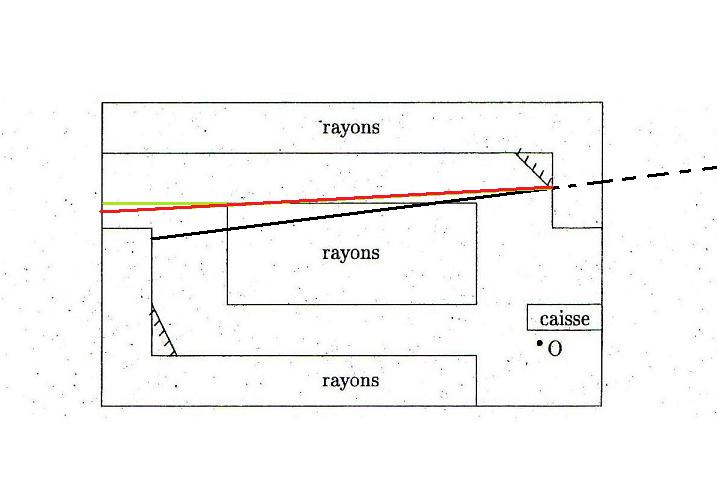

Si je fais un copier-coller de l'image sur le site dans Photoshop et que je l'imprime, le rectangle fait 17,6 cm sur 10,7 cm, donc un agrandissement de 2,5 environ.
J'ai une question. Pour savoir "ce que O peut voir à travers O'", faut il tracer la droite verte (prolongement du bloc du milieu) ou la droite rouge afin de surligner sur le "mur" ce qui est vu ou non?
Oui mais comme il y a le mur on ne voit pas tout, je me demande si "la partie du mur vue" est au dessus à partir la ligne rouge ou au dessus à partir de la ligne verte... vois tu?
En fait, on voit tout ce qui est entre les deux rayons "limites" du miroir mais on ne voit pas "derrière les obstacles" qui se trouvent dans le champ de vision du miroir.

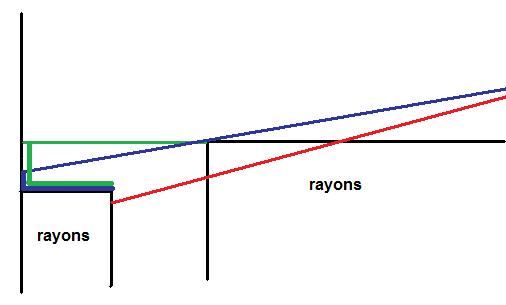

Voit on sur le mur ce qui est vert ou ce qui est bleu donc? sachant que la droite bleue vient de O'' et touche la pointe du bloc?
