Salut, à moins de faire le montage, il est difficile de proposer une "correction".

De plus, il semble qu'il y ait des erreurs sur cette fiche. Je te conseille donc de ne pas t'y fier pour le moment.

Bonjour,
L'ampli opérationnel est relativement simple à ce niveau.
L'ampli op est un amplificateur à grand gain A. L'entrée est différentielle, ce qui signifie que la tension de sortie dépend de la différence des tensions d'entrée = v⁺ - v^- ==> vs = A(v⁺ - v^-) = A.
On utilise une approximation de l'ampli op que l'on appelle ampli op idéal (ou parfait) qui a les propriétés suivantes :
- le gain est infini (==> = 0) ==> v⁺ = v^-)
- l'impédance d'entrée est infinie (==> le courant d'entrée est nul)
- le gain ne dépend pas de la fréquence

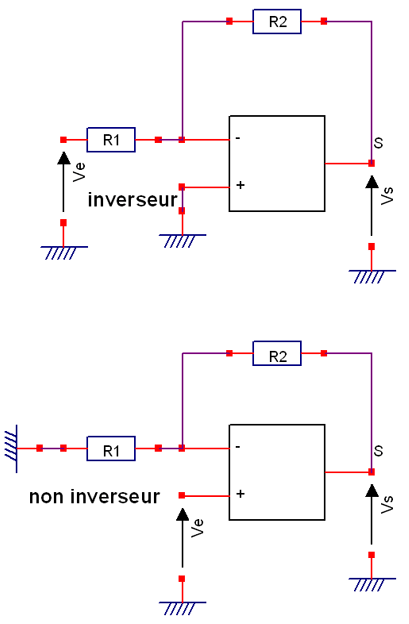

Il existe essentiellement 2 montages de base : l'ampli inverseur et l'ampli non inverseur.
Le montage inverseur a pour gain  .
Le montage non inverseur a pour gain  .

Ce doit être à peu près tout ce qu'il y a à savoir à ton niveau...
Si tu as d'autres questions...

Salut Marc,

tu as eu du courage mais d'après J-P, il y a une erreur sur cette fiche ...

Il faudrait que je la relise également

A+

Salut gbm,
Je n'ai pas lu la fiche en détail. Mais je peux le faire...
Quant au reste, j'ai rédigé (vite fait) un petit résumé sur les notions de base de l'ampli op.
Je suppose qu'en 2nde, ça ne va pas beaucoup plus loin
Le TP se limite sans doute à la mesure de Vs/Ve dans les deux configurations de base et à comparer les résultats aux formules.

Je viens de lire la fiche...
Rh doit être un potentiomètre (pas un rhéostat). La troisième borne (qui manque) doit être reliée à la masse sinon la tension d'entrée n'est pas variable.
"A l'aide du rhéostat" devrait être remplacé par "A l'aide du potentiomètre".

il semble aussi que le montage ne soit pas inverseur ...

En tout cas merci Marc

Oui, effectivement, le montage n'est pas inverseur...
