1- Matériel utilisé

• un amplificateur opérationnel (A.O.)
• une alimentation (-15V;0V;15V)
• un générateur de tension continue
• un rhéostat Rh
• deux dipôles résistifs R1 et R2
• deux contrôleurs numériques

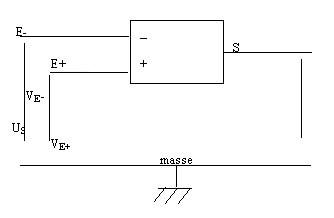

Un A.O. est constitué de :

• deux entrées notées E+ et E-
• une sortie S

Il est alimenté par des sources de tensions continues non représentées sur les schémas .



2- L'amplificateur opérationnel

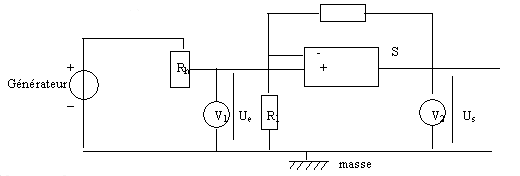

3- Réaliser le montage amplificateur inverseur ci-dessous :
Faire vérifier par le professeur .



4- Tableau de valeurs.
A l'aide du rhéostat, faire varier la tension Ue à l'entrée de l'A.O ( mesurée par V₁ ) et relever les tensions Us (mesurées par V₂ ) correspondantes .
Compléter le tableau .

U e ( V )	0	0,2	0,4	0,7	0,9	1	1,2	1,5	2
U s ( V )	0
Us / Ue

5- Tracer U_S = f ( Ue )
Quelle est la nature de cette représentation graphique ?
Calculer le coefficient directeur .


6- Mesurer les valeurs de R₁ et R₂.

• R₁ =
• R₂ =

Calculer : 1+ R₂/R₁ =
Comparer cette valeur à celle de Us / Ue
Que constatez-vous ?
Compléter : Us/Ue


Conclusion :
La tension Us est proportionnelle à la tension d'entrée Ue : Us = A Ue
A est le facteur d'amplification A = 1 + R₂/R₁
Le montage réalisé est donc un amplificateur de tension
