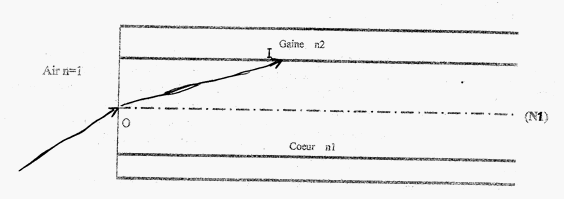

Un faisceau arrive en O avec un angle θ(thêta)=20° par rapport à la normale (N) de la surface de séparation air-coeur.

Questions :

1)Représenter l'angle d'incidence θ(thêta) et l'angle r de réfraction sur le shéma.

2)Calculer l'angle r de réfraction à l'aide de la deuxième loi de réfraction.

3)Le faisceau réfracté atteint la fibre en I. Représenter l'angle i d'incidence du faisceau en I ainsi que la normale (N2) de la surface de séparation cœur-gaine. Y aura-t-il réflexion totale en I ? Justifier.

4)Tracer alors le trajet du rayon lumineux jusqu'à la sortie de la fibre.

*-_Partie 2 :_-*

/On cherche maintenant l'angle d'entrée limite θlim à partir duquel on aura réflexion totale en I.

1) Calculer l'angle i(lim) à partir duquel il y a réflexion totale en I.

2) En déduire l'angle de réfraction limite r(lim) (Astuce : pour calculer r(lim), penser au triangle rectangle OIA avec A le point d'intersection entre N2 et N1).

3) En utilisant la deuxième loi de réfraction, déduire l'angle θlim.

4) On désire maintenant avoir un angle θlim=30° sans charger l'indice du coeur de la fibre. Calculer le nouvel indice n2 de la gaine (deux chiffres après la virgule).

.:.Voici le lien du tableau pour pouvoir répondre aux questions.:.



AIDE PLEAASE !
