Bonjour , c'est la deuxieme fois que je poste ici et je suis bien convaincu du la gentillesse des membres ici
Voici une partie d'un autre probleme de tension electrique:
Un élève a réalisé le montage de la figure ci-contre. Les lampes du circuit portent les indications suivantes : L1 (6 V ; 150 mA),            L2 (2,5 V ; 50 mA), L3 (2,5 V ; 50 mA) et L4 (5 V ; 100 mA). G est un générateur de tension stabilisé. La tension aux bornes de G est UPN = 11,0 V.
K1 fermé et K2 ouvert.
L2 et L3 brillent et L1 ne brille pas.
a) L'élève propose que L1 est grillée. A-t-il raison ? Justifier la réponse.
b) Un voltmètre branché aux bornes de L2 indique 3,5 V. Déterminer les tensions aux bornes de :
K1, K2, L1, L3 et L4.
Bon, pour moi je crois que L1 est grillee car il n'y a pas d'autres raisons :S , pas de court-circuit.
pour K1 C'est 0v car il joue le role d'un fil de connexion
pour K2 C'est 11v car UK2=U EH =U PN=11V
pour L1 0V Car elle grillee par donnee???
pour L3 , 7,5 V elle grillera (11-3.5) mais la c'est illogique :s
et pour L4 0V
Alors mon probleme est dans la partie a) qui mene toutes les autres parties!

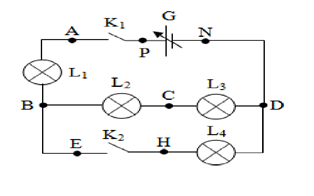

Merci mes amis , j'attends des reponses avec des explications et merci de nouveau pour vos efforts!Voici la figure
