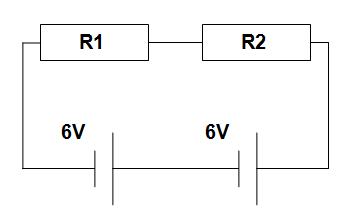

R1          R2
______|---|______|---|__
|                                     |
|                                     |
|                                     |
|                                     |
|_______|  |_____|  |___              |
         6v                 6v

svp

personne ??

Si, que ne comprends-tu pas ?

Bonjour

Je ne comprends pas comment faire pour trouver i , faut-il utiliser la loi d'ohm ?

au passage :

Ah ... en fait, la consigne c'est trouver i et le i sur le dessin est situé à droite.

Oui tu dois trouver l'intensité du courant.

Pour cela tu as une formule non ?

Avant cela, tu dois interpréter ton shéma. Que sais-tu de la valeur de plusieurs résistances en série ? De la valeur de plusieurs tensions en série ?

Euh... avec plusieurs résistance en série, on peut faire une résistance équivalante.

Et pour les tensions en série, je ne sais pas

Bonjour,

ton schéma électrique n'est pas très clair : utilise un logiciel de dessin et insère ensuite l'image avec le bouton en bas à droite "attacher une image"

D'autre part, i = r1 +r2 me semble érroné...
Ne serait-ce pas R_équivalente = r1 + r2 = 100 + 200 = 300 Ohms
Avec U = 6 + 6 = 12 V on en déduit i = U / R = 12 / 300 = 0,04 A soit 40 mA

A+, KiKo21.

Ahhh bizzare, c'est ce que j'ai fait ... Merci bcp !! Je pensais avoir tout faux !!

Donc tu dois étudier ton cours

Tu ne pourras pas résoudre un problème en physique sans maîtriser parfaitement les lois qui découlent du sujet que tu étudies.

Donc pour ton info, dans un circuit en série :

R_tot= R1 + R2 + ... + Rn

U_tot = U1 + U2 + ... + Un

Merci

Cela s'appelle un coup de bol
