Bonjour, est ce que vous pouvez m'aider à finir cet exercice svp

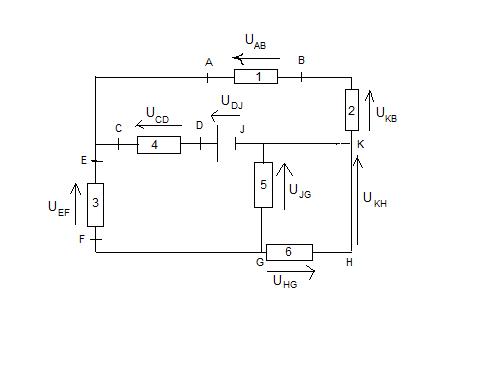

On étudie le montage ci-contre :
1. Indiquer à côté de chaque flèche, en fonction des bornes notées sur le schéma, la tension qu'elle représente.
[Je l'ai fais sur le schéma]
2. Quelle est, parmi ces tensions, celle qui est nulle ? Pourquoi ?
[Parmi ces tensions, la tension qui est nulle est celle de UKB parce que la tension au bord des fils est nulle.]
On donne les tensions suivantes : UDJ = 24V UCD = -5V UAB = 12V UHG = -2V
3. En appliquant la loi d'additivité des tensions, exprimer littéralement toutes les autres tensions en fonction des tensions connues.
[J'arrive pas à le faire]
4. Calculer la valeur de chacun de ces tensions.
Re - bonjour,
Tu as une erreur pour la première question : la flèche qui se trouve à côté de la résistance notée 2 est UBK et non pas UKB Toutes les autres indications sont correctes.
Question 2 : non, tu ne peux pas encore savoir quelle est la valeur de UBK ; elle n'est peut-être pas nulle.
En revanche parmi toutes les tensions indiquées il y en a une dont tu peux être sûr qu'elle est nulle. Laquelle et pourquoi ?
Questions 3 et 4 : tu reportes toutes les tensions connues sur ton schéma au brouillon et tu appliques la loi des mailles ou loi d'additivité des tensions.
