Tensions et court-circuit
Bonsoir , Je m'appelle Joseph et je suis Libanais , je suis nouveau ici et c'est mon premier topic.En effet ma question est la suivante:

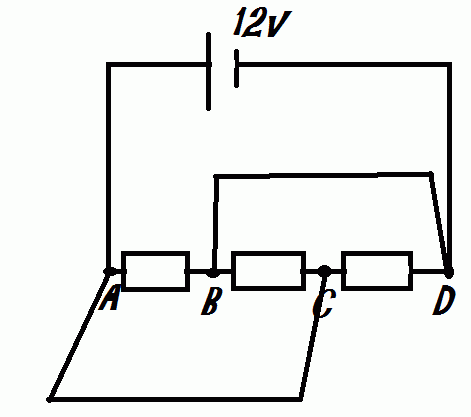

Voici un circuit ou on a fait 2 court-circuits , il est demande de donner les tensions aux bornes de AB , BC , CD , AC , BD.Je comprends que U AC = U BD = 0V mais je ne suis pas sûr des autres et meme de ces deux!
Je cherche l'aide avec des explications.Merci beaucoup mes amis , c'est un cas d'urgence.La figure est attachee au post.
Bonjour,
La présence du court-circuit fait que A et C sont un seul et même point.
De même les points B et D sont un seul même point.
Tu peux en conséquence redessiner le circuit et tu verras que les trois résistances sont en parallèle entre les bornes du générateur.
Bonjour Coll! Merci beaucoup pour la reponse.Mais, je n'ai pas arrive a dessiner la figure , s'il vous plait, pouvez-vous me dessiner la figure s'il n'y a pas de probleme...Remerci!

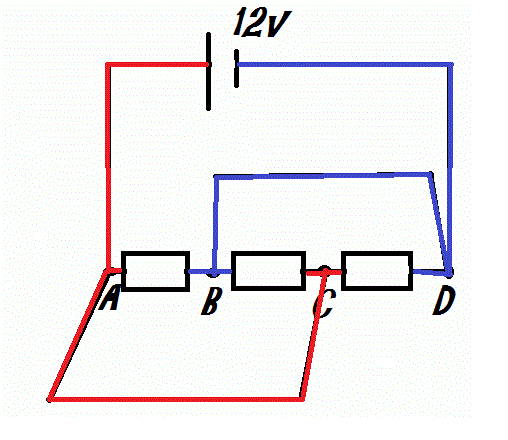

Peut-être verras-tu mieux en technicolor.
Chacune des résistances à une de ses bornes raccordée au + de l'alimentation (fil rouge) et l'autre borne raccordée au - de l'alimentation (fil bleu)
Vu ?
Merci beaucoup JP , maintenant l'idee est claire par exepmle our AB , meme entree et sortie que CD et que BC , c'est pour ca qu'on les considere end derivation avec le generateur. Merci beaucoup Coll et JP!
Pour ma part, je t'en prie !
Bonjour et merci à J-P pour le technicolor ! (J'ai appris qui sont les Ménapiens
)
