bonsoir

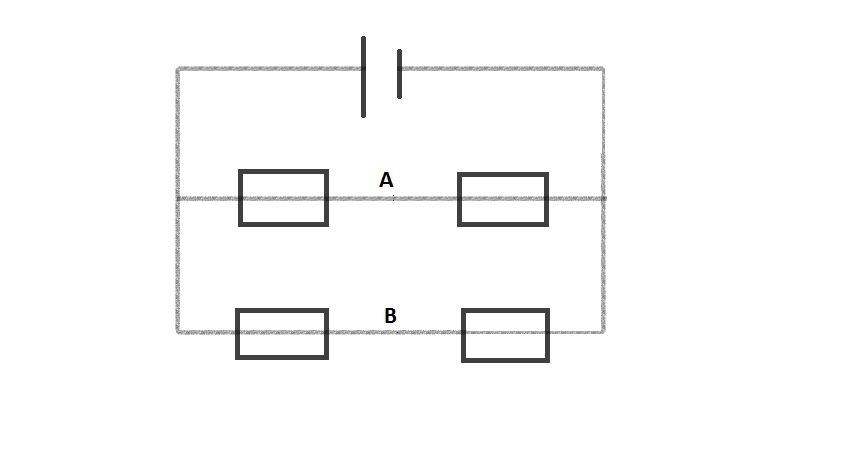

alors j'ai une petite question , si on relie A et B par un fil conducteur est ce que la tension entre les bornes de ces dipôles va changer et pourquoi ?
Bonsoir,

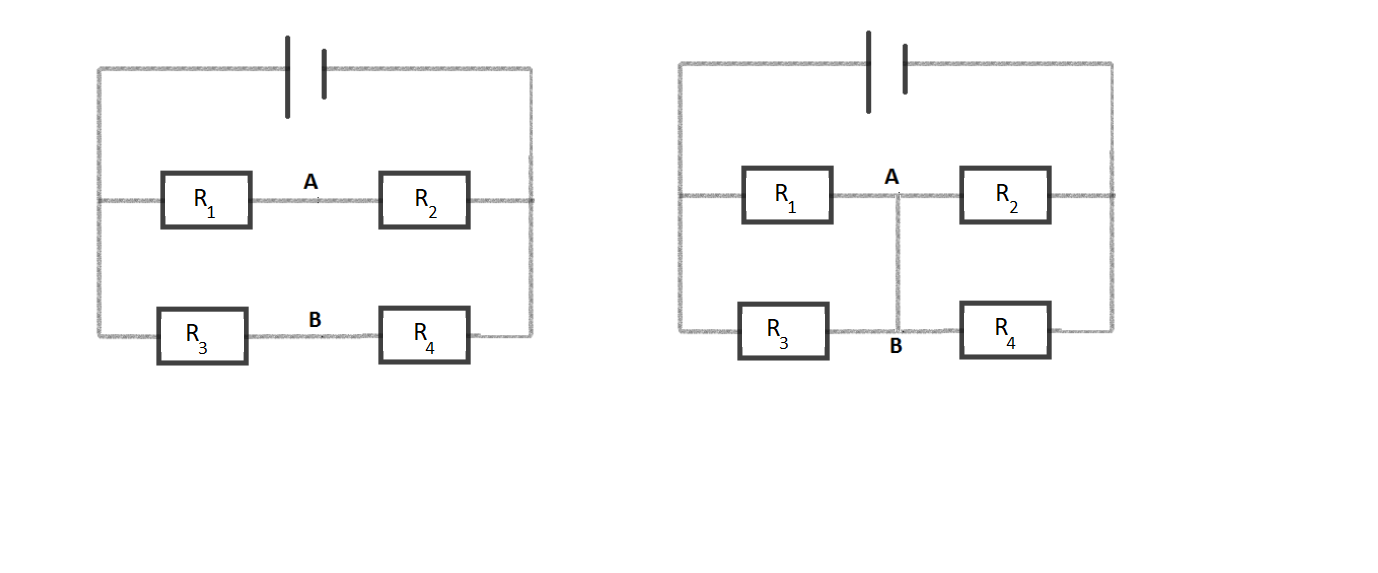

Dans le schéma d'origine R1 et R2 sont en série
De même R3 et R4 sont en série
L'ensemble {R1, R2} est en parallèle avec l'ensemble {R3,R4}
Dans le schéma modifié R1 et R3 sont en parallèle
De même R2 et R4 sont en parallèle
L'ensemble {R1, R3} est en série avec l'ensemble {R2,R4}
Je te laisse conlure.
On peut au contraire, partant du fait que les circuits sont différents conclure que les intensités et les tensions seront dans le cas général différents.
Plus convaincant, mais plus long on peut aussi appliquer les lois de l'électricité aux circuits ( Loi des mailles, loi des nœuds, loi d'Ohm) et montrer qu'en effet il en est bien ainsi.
