Tension dans un circuit

Posté par
Khola22
26-02-19 à 07:24

Salut! Je trouve pas mal de fois des problèmes avec la distinction entre les circuits en série et en parallèle dans un même circuit 🙄🙄 Et en plus là j'ai pas saisis le fais de donner à U(AC) une tension du moment où c'est juste un fil !

Citation :

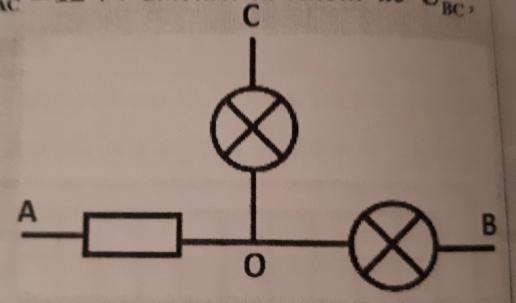

On considère trois points A, B et C d'un circuit électrique continu. La mesure des deux tensions  U(AB) ET U(AC) nous donne les valeurs 10V et 12V respectivement.
Calculer la valeur de U(BC) puis déduire la valeur de U(CB)


Tension dans un circuit

Posté par
odbugt1
re : Tension dans un circuit 26-02-19 à 08:43

Bonjour,
Soient trois points X,Y,Z quelconques d'un circuit électrique.
Les tensions UXY, UYZ et UXZ sont liées par la relation :
UXZ  =  UXY + UYZ

ce qui entraîne comme conséquence que pour deux points M et N :
UMN = - UNM

Cela devrait te permettre de répondre aux questions qui te sont posées.

Posté par
Khola22
re : Tension dans un circuit 27-02-19 à 07:09

odbugt1 salut !
Pour cette règle, on l'applique pour les montage en série et en parallèle, quelconques  ?

Posté par
odbugt1
re : Tension dans un circuit 27-02-19 à 09:02

Tu peux l'appliquer quel que soit le circuit.

Posté par
Khola22
re : Tension dans un circuit 27-02-19 à 09:24

odbugt1 @ 27-02-2019 à 09:02

Tu peux l'appliquer quel que soit le circuit.
merci 😁
