Tension au milieu d'un câble
Bonjour,
Je cherche désespérément à résoudre ce problème depuis quelques jours, voici l'énoncé :

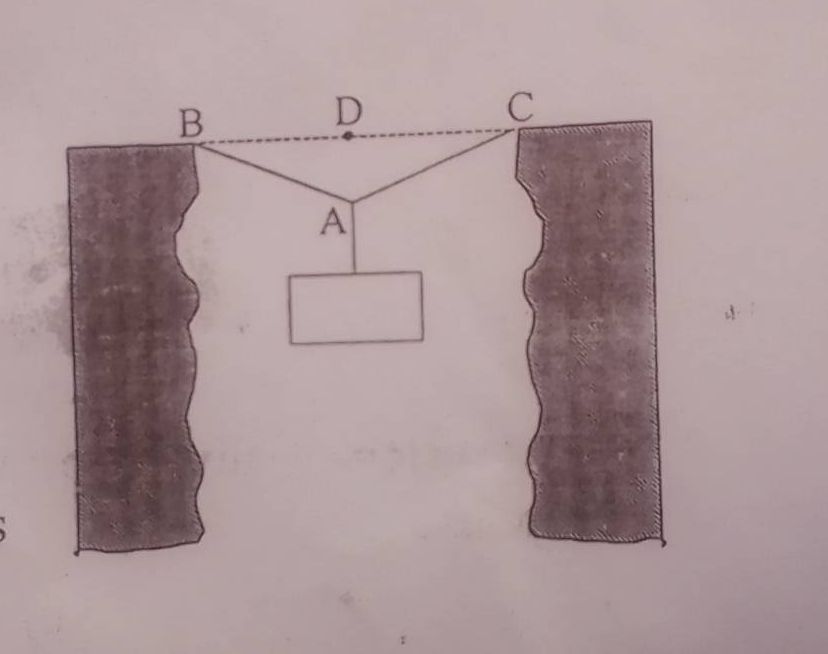

"Une charge suspendue au milieu d'un câble en A est en équilibre comme l'indique la figure ci-dessus.
Déterminer la tension du câble
Données : BA=AC=l= 40m
Le poids de la charge p= 800N
La flèche DA= 4m
NB:les câbles sont de masses négligeables devant celle de la charge."

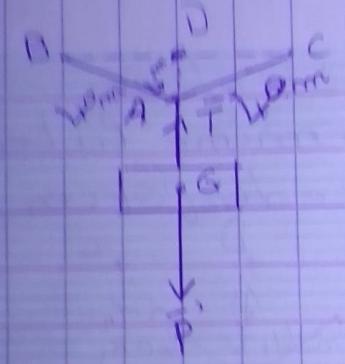

J'ai essayé de faire la représentation des forces mais sa m'a vraiment aidé
J'avoue que je suis complètement perdue.
Rebonjour
je me inspiré d'un autre exercice mais je n'arrive pas à comprendre comment procéder
***Image recadrée : les pistes de réflexion doivent être recopiées***

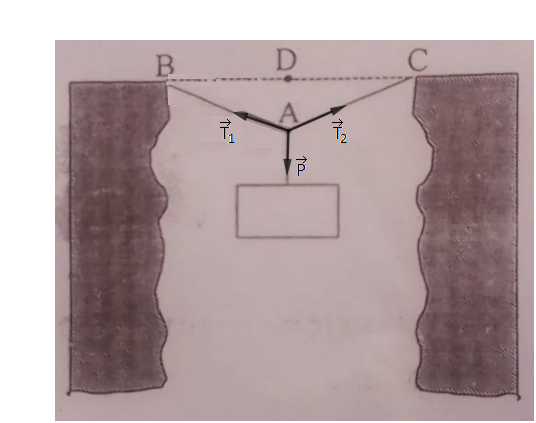

Tu peux étudier l'équilibre du point A
Ce point est soumis à 3 forces :
Le poids qui est une force verticale dirigée vers le bas et de module 800N
Une force de module T1 exercée par un brin de câble.
Une autre force de module T2 exercée par l'autre brin de câble.
Les forces et
n'ont pas la même direction mais ont le même module T ( qui est la tension recherchée ) .
En fait il te faut projeter la relation vectorielle qui modélise l'équilibre du point A sur un axe vertical passant par A et orienté vers le haut
