Sommateur non inverseur !!

Posté par shundzx (invité) 22-01-05 à 17:52

tt d'abor slt a vs !!
gspr que vs pouvé maidé parce ke la c choooo!!

alor voici la question :
En utilisant lé lois dans les circuit électrique retrouvez l'expression de la tension de sortie Vs en fonction de tte les resistances et de tte les tension d'entrées.

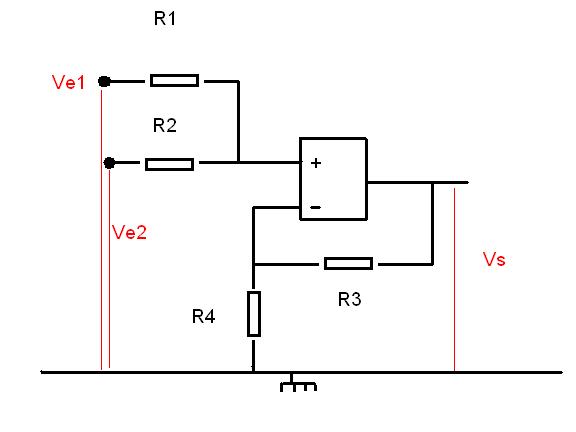

Sommateur non inverseur !!

Posté par re : Sommateur non inverseur !! 22-01-05 à 18:26

slt
il y a un rebouclage de la sortie sur l'entré - dc l'AO fonctione en regime lineaire ce ki implique que $V_-=V_+$ dc on a :
$V_-=\frac{V_s \times R_4}{R_4+R_3}$ (diviseur de tension)
$V_+=\frac{V_e1+V_e2}{2}$ (theorem de superposition )
soit $\frac{V_s \times R_4}{R_4+R_3}=\frac{V_e1+V_e2}{2}$

$\Longleftrightarrow \frac{V_s}{V_e1+V_e2}=\frac{R_4+R_3}{2R_4}$

Posté par shundzx (invité)re 22-01-05 à 18:53

mai il fo ossi ke ds le calcule il y ait R1 et R2 !!!!

Posté par shundzx (invité)sommateur non inverseur ! 23-01-05 à 10:41

svp aidé moi g rien compri !!!!

Posté par shundzx (invité)...... 23-01-05 à 12:20

svp aidé moi

g besoin de vous !!
