    Exercice :

   Une barre homogène AB de masse m= 4kg, de longueur 60 cm est mobile autour d'un axe horizontal   passant par le point O tel que OA=10 cm. Cette barre est maintenue en équilibre par la tension   d'un ressort et la tension   d'un fil tendu par le poids d'une masse m1=1kg. On néglige les frottements sur l'axe.
1. Faire l'inventaire des forces extérieures s'exerçant sur la barre,
  2. Calculer T sachant que la direction du  ressort est perpendiculaire à la barre et  que cette dernière  est inclinée d'un angle
par rapport à l'horizontal.
   3. Déterminer les caractéristiques de la réaction
qui s'applique sur la barre.

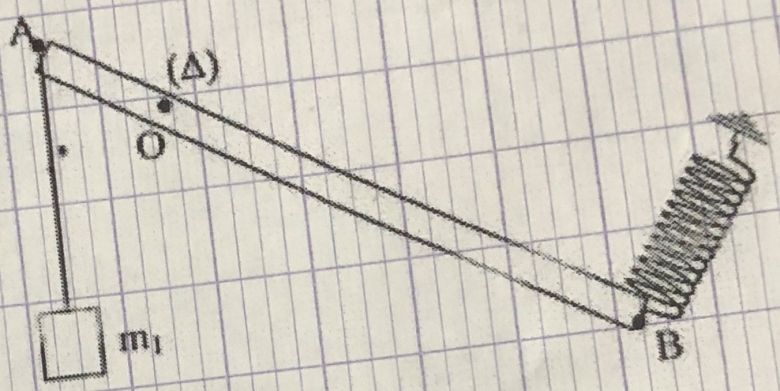

fig.1 fait partie de l'énoncée,
Mes réponses :
   1. le système étudié est {la barre}, les forces extérieures intervenant dans cette équilibre sont :
   , le poids de la barre.

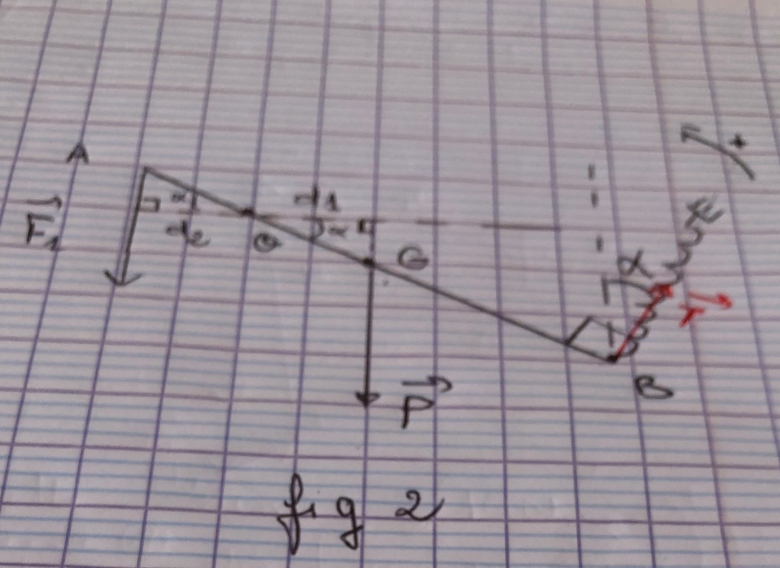

2. calcul de T:  ( fig.2)
puisque la barre est en équilibre donc  , .d'où  T= 7.9 N.

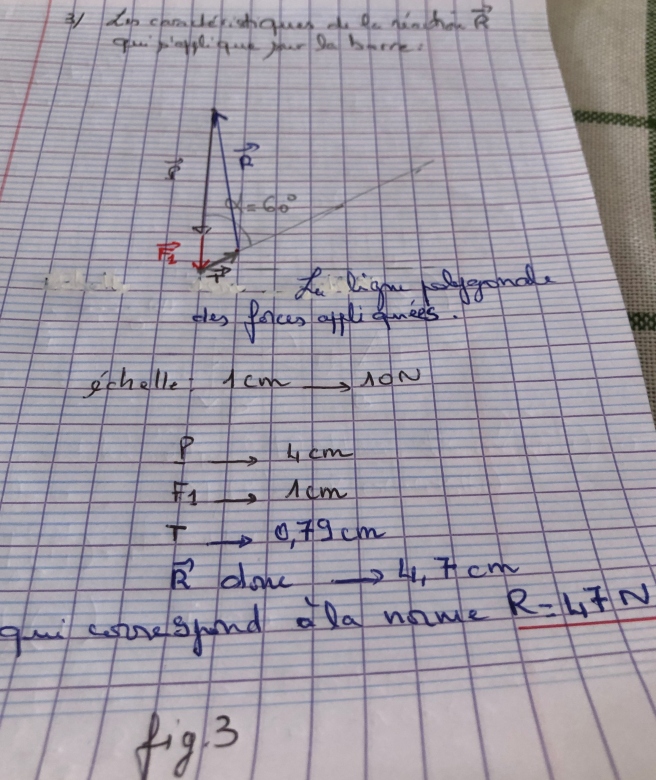

  3.   je voudrais voir la fig.3 ci-jointe (Merci):


Une question s'il vous plait : est-ce- que ma  relation pour le calcul du est juste( car  le ressort est perpendiculaire à la barre traversée par l'axe de rotation  en O).
