Re - bonjour,

Les images sont autorisées pour les figures, les schémas, les graphiques, les tableaux mais sont interdites pour les énoncés ; clique sur la maison [lien]

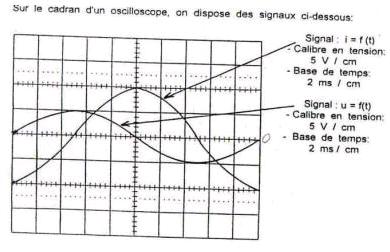

Recopie l'énoncé. Je pense que la figure et sa légende seront laissées mais que l'énoncé sera effacé.

Tes résultats sont tous justes.

Ok merci Et désolé.

Voila ce que j'ai pas réussi.
6°) Déterminer les grandeur de u= f(t) et i=f(t) sou la forme
i=I_max sin(t+)
u=U_max sin(t+)

Construire le diagramme de Fresnel correspondant au 2 grandeurs.
Echelle: 1V = 1 cm

Pouvez vous m'aider.
merci
a+

Par la question 3 tu connais et par la question 4 tu connais I_max et U_max

Il reste à déterminer, pour chacune, la valeur de la phase à l'origine ; c'est la phase quand t = 0 (et donc on a alors aussi t = 0)

Ok  et pour vous dire que je comprend rien avec la phase de déphasage donc dsl mais je ne sais pas trop calculer.
merci
a+

Tu sais tracer une sinusoïde

Tu sais que pour t = 0 on a y = 0 et que pour t = T/4 on a y = a

Que valent donc les phases à l'origine ? Qelles valeurs faut-il donner à (une valeur pour la tension et une valeur pour l'intensité) pour avoir les courbes qui sont représentées ?

Désole mais j'ai toujours pas compris comment on calcule.
Je pense que le déphasage = 0 car pour t=0 on est au même point.

Est ce que c'est ca ou pas.
merci
a+

Pour t = 0 ni l'une ni l'autre des phases à l'origine n'est nulle.
. u = 0 mais quand t va croître u va devenir négatif
. i est maximale

i=/2
u=.

Est ce que c'est ca ou pas.
merci
a+

Même si ce n'est pas très bien écrit.
La phase à l'origine pour l'intensité est /2
La phase à l'origine pour la tension est

Tu peux maintenant écrire les deux fonctions u(t) et i(t) demandées à la question 6

i=I_max sin(t+/2)
i=10 sin(100*15.10^-3*/2)
u=U_max sin(t+)
u=5 sin(100*15.10^-3*)
est ce que c'est cette formule ou pas.
merci
a+

Je ne comprends pas ce que tu as écrit. Tu as confondu + et * pour la phase à l'origine et je ne vois pas pourquoi tu as remplacé t par 15.10^-3

Pour ma part :
u = 5 sin(314 t + )
i = 10 sin(314 t + /2)

il ne faut pas calculer u instantannée.
merci
a+

Pour info je pense qu'on a fais des erreur pour Imax.
J'ai pris la valeur de I sur la courbe au lieu de le calculer avec la résistance.
Si j'ai pas faut la j'ai trouver Imax=Umax/r=5/1=5A

Est ce que c'est pas plutot ca ou pas.
merci
a+

La valeur maximale de l'intensité :
Le signal de tension vaut au maximum (2 divisions * 5 volts/division) = 10 volts
Avant que l'énoncé scanné ne soit effacé il me semble qu'il était précisé que le signal d'intensité était pris aux bornes d'une résistance de 1
Donc... I_max = 10 A

A vérifier avec l'énoncé complet !

Oui c'est bien une résistance de 1 ohm et c'est moi qui vient de voir qui c'est tromper.
merci
a+
