Non dsl je me suis trompé de feuille.

T=10ms
f=1/10.10^-3=100 Hz
=2**f=200*=628

Déphasage /2
U_max=20V
I_max=6A

u       i
----->-.2>
--------->
ui

Est ce que c'est un peu près ca.

U=U_max sin(*t)
U=20 sin(2**f*1._10-3=0.22V
I=I_max sin(*t)
I=6 sin(2**f*1._10-3=0.07A

Pouvez vous m'aider
Voila j'ai pas la site.
merci
a+

Re - bonjour,

Les images sont autorisées pour les figures, les schémas, les graphiques, les tableaux mais sont interdites pour les énoncés ; clique sur la maison [lien]

Tu peux poster l'image sans laquelle il est impossible de faire l'exercice mais tu dois recopier l'énoncé.

Ok j'y penserai pour la prochaine fois.

Mes réponses sont bon ou  pas.

Voila l'énoncé:

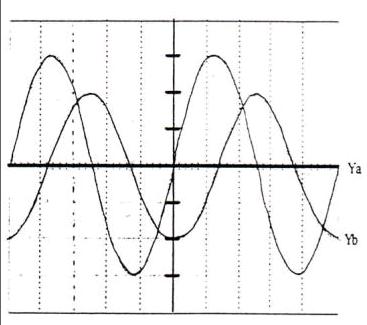

Base de temps : 2ms/ Div
Amplitude Ya=2V/ Div    Yb=10V / Div
Ya tension au bornes d'une résistance de 10(mesure de i)
Yb tension au borne du générateur (u)

Déterminer:
la Période, la fréquence, et pulsation
le déphasage de i par rapport au u
U_max et U_eff
I_max et I_eff
Ecrire les équations de u et u en fonction du temps (on prendra i comme référence)
Tracer les vecteur correspondant à u et i
Calculer la puissance active, réactive et apparente du récepteur ( je ne sais pas ca veut dire).
merci
a+

Période : T = 10 ms
Fréquence : f = 1/0,01 = 100 Hz
Pulsation : = 2..f 628 rad.s^-1 (attention, l'unité n'est pas le hertz !)
L'intensité est en avance de /2 sur la tension
U_max = 20 V
Je ne trouve pas comme toi pour I_max

Pourquoi je ne sais pas.
Valeur maximum de y_a=3*2=6A.

Si c'est pas ca je ne sais pas.
merci
a+

La valeur maximale de Ya est bien (3 divisions * 2 volts/division) = 6 volts

Ceci est la tension aux bornes d'une résistance de 10 placée dans le circuit pour pouvoir mesurer l'intensité I

Que vaut donc I_max ?

Ah ok j'avais pas compris.
I=U/r=6/10=0.6A

Est ce que c'est mieux ou pas.
merci
a+

C'est tellement mieux que c'est cela I_max = 0,6 A

Il faut aussi calculer les valeurs efficaces ; le déphasage de l'intensité par rapport à la tension ; écrire i et u en fonction du temps (mais, attention, cette fois c'est l'intensité qui est considérée comme la référence)

Et ca veut dire quoi avec référence.
i=I_max sin(t+/2)
u=U_max sin(t+/2)

Est ce que c'est ca ou pas.
merci
a+

i = 0,6.sin(628t)
u = 20.sin(628t - Pi/2)

Il te reste à trouver le courant efficace et la tension efficace.

Selon moi (mais je me trompe peut-être...) prendre l'intensité comme référence c'est écrire que la phase à l'origine pour l'intensité est nulle (ce qui correspond à l'oscillogramme que tu as posté) :

On a dit (hier à 14 h 02)

Citation :
L'intensité est en avance de /2 sur la tension

Merci à J-P pour ce "lever de doute"

oui je suis d'accord.
Donc

i= I_max sin(t)
u = Umax sin[t - (/2)]

i= 0.6 sin(200*15.10^-3)
u =20  sin[200*15.10^-3-(/2)]

Ieff=I_max/2=0.62=0.85A
Ueff=U_max/2=202=28V

Est ce que c'est ca ou pas.
merci
a+

Pas plus dans cet exercice-ci que dans l'autre, je ne comprends pourquoi tu remplaces le temps t par 15.10^-3

Tu as confondu division et multiplication pour le calcul de l'intensité et de la tension efficaces.

Oui c'est vrai. Je suis ***

I_eff= I_max/2=0.6/2=0.42A
U_eff= U_eff/2=20/2=14.14V

Est ce que c'est mieux ou pas.
merci
a+

Oui, c'est bon !

Et derniere question
Déterminer les puissance active, réactiv et apparente de ce récepteur.
Ca signifie quoi.
merci
a+

Puissance active = Ueff * Ieff * cos(phi)

Puissance réactive = Ueff * Ieff * sin(phi)

Puissance apparente = Ueff * Ieff

...

mais j'ai pas compris ce que ca signifiais car pas vu en cour au lycée.
merci
a+

(phi) = pi/2 ou pas.

Sinon Pa=14*0.4*cos(pi/2)=0 W
Pr=14*0.4*sin(pi/2)=5.6 W
Papp=14*0.4=5.6 W

J'ai du me trompé quelque pars.
merci
a+

Il est bien d'arrondir les résultats finals mais pas les résultats intermédiaires. Quand on reprend pour un calcul ultérieur une valeur arrondie, il est préférable de reprendre la valeur non arrondie.

Je vais compléter les formules données par J-P et ainsi tu verras encore mieux l'effet des arrondis trop "violents" repris dans les calculs ultérieurs.

Puisque pour des courants et des tensions sinusoïdales U_eff = U_max / 2
et que I_eff = I_max / 2

U_eff * I_eff = (U_max * I_max) / (2 * 2) = U_max.I_max / 2

et donc pour des courants et des tensions sinusoïdales :

Puissance active = (U_max.I_max / 2) * cos()

Puissance réactive = (U_max.I_max / 2) * sin()

Puissance apparente = U_max.I_max / 2

En conséquence, ici :
Puissance active = (20 * 0,6 / 2) * cos(/2) = 0 W
Puissance réactive = (20 * 0,6 / 2) * sin(/2) = 6 var
Puissance apparente = (20 * 0,6 / 2) = 6 V.A

Tout se passe comme si le récepteur était une capacité pure...

Ok et ca revient comme même au même.
merci
a+

Heureusement...

Attention aux unités !
Puissance active en watts
Puissance réactive en volts-ampères-réactifs
Puissance apparente en volts.ampères

Ok on ne l'a jamais vu en cour donc je ne savais pas les unités.
Désolé.
merci
a+

Je sais... ainsi tu y prêteras encore plus attention quand tu le verras en cours

Oui je l'espère lol.
merci
a+

Et un truc. Il me dise pour une dernier question que je pensais pourvoir répondre je ne suis pas sur.

Tracer les vecteurs correspondant à u et i.
merci
a+

Quelque chose comme ceci :



J'ai pris l'intensité comme référence (conventionnellement sur l'axe horizontal) ; la tension est en retard de /2

Ok merci beaucoup.
a+

Je t'en prie.
A une prochaine fois !
