l'énoncé est incomplet et les schémas sont presque invisibles.

Un bateau est équipé d'un sonar afin de déterminer le relief des fonds marins. Le sonar d'un bateau émet des ondes ultrasonores qui se réfléchissent sur le fond marin. En mesurant la duréet entre l'émission des ondes et la réception de l'écho, on peut en déduire la profondeur.
Des mesures sont effectuées lorsque le bateau se trouve dans les trois positions repérées sur le schéma ci-contre.

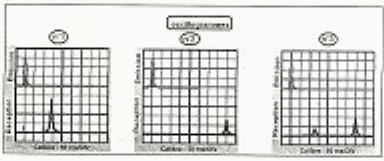

1) A partir de l'oscillogramme n°1 déterminer la durée t écoulée entre l'émission des ultrasons et la réception de l'écho sonar.

2) Quelle relation lie la profondeu H (114 mètres) du fond marin lorsque le bateau est en position n°1, la durée t et la vitesse v de propagation des ondes ultrasonores dans l'eau ?
3) Déterminer la profondeur du fond marin lorsque le bateau se trouve en position n°2

4)Déterminer la profondeur du banc de poisson (position n°3)

Toutes mes excuses d'avoir oublié l'énoncé...

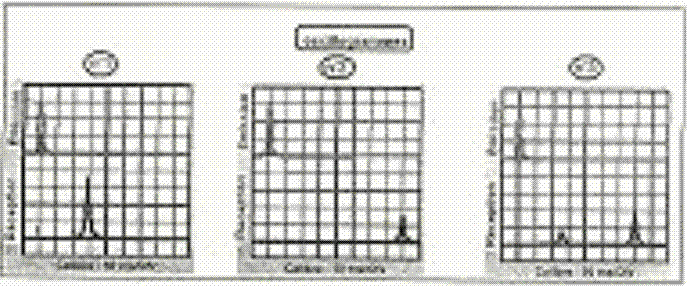

   j'ai agrandi le schéma  mais  : 1div ça représente combien de millisecondes  ????

une div représente 50ms/DIV

50ms/div      t correspond à combien de divisions?
trouves la valeur de t qui correspond à un va et vient de l'onde sonore c'est à dire à 2H.
puis répond à la 2ème question.

OK merci j'ai trouver :

t=0.9 cm donc la periode (durée) et de 0.9cm=150ms donc 150*10puissance -3=0.15 secondes

Oui donc j'ai calculé, donc pour le deux c'est bien 0.15*2 = 0.3 mais pour la vitesse il n'y a aucune autre indication ?
je ne vois pas comment faire

1) t=3div*50ms/div=150ms   c'est correct.
2)v=2H/T =2*114/0,15=1520m/s
