Pression sous la mer et au fond d'un lac
Bonjour ,
| profondeur | pression pour la mer (Bar) | pression pour le lac (Bar) |
| 0 | 1 | 0,80 |
| 10 | 2,03 | 1,80 |
| 20 | 3,05 | 2,80 |
| 30 | 4,08 | 3,80 |
| 40 | 5,10 | 4,80 |
| 50 | 6,13 | 5,80 |
| 60 | 7,15 | 6,80 |
Le tableau ci contre donne la pression pour différentes profondeurs dans l'eau
dans le cas de la mer et dans le cas d'un Lac situé à 2 kilomètres d'altitude
1 ) Calculer, dans les deux cas, la variation de pression entre la surface et 50 m de profondeur
a - variation de pression avec les valeurs données pour le cas de la mer
la valeur de la pression mesurée à la surface est 1,00 bar
et la valeur à 50 m de profondeur est 6,13 bar
b- variation de pression pour le lac
la valeur de la pression mesurée à la surface est 0,80 bar
et la valeur à 50 m de profondeur est 5,80
conclusion : la variation est plus faible dans le cas d'un lac situé en altitude
2 ) Un plongeur en apnée décide de descendre le plus profond possible . Sachant que
son organisme ne peut pas supporter une pression supérieure à 6 bars
A quel endroit va t il descendra t-il le plus ?
ma réponse : la pression est inférieure à 6 bar à une profondeur de 50 mètres
3 ) Déduire d'un graphique jusqu'ou le plongeur peut descendre dans le Lac ?
je vois pas trop comment m'y prendre pour faire un graphique
Pouvez vous m'aidez ? s'il vous plait
Salut ,
Faire un graphique consiste à tracer un repère fait de 2 droites à 90° .
En abscisse , porter par exemple les valeurs de profondeur , en ordonnées les valeurs de pression . Tout cela préçis , à l'échelle sur du papier quadrillé ou millimétré .
On joint les points ... doivent ils être alignés selon la théorie ? Le sont ils ?
Si tout va bien , vous pouvez maintenant lire des couples de valeur entre les points donnés . C'est une interpolation .
Bonjour,

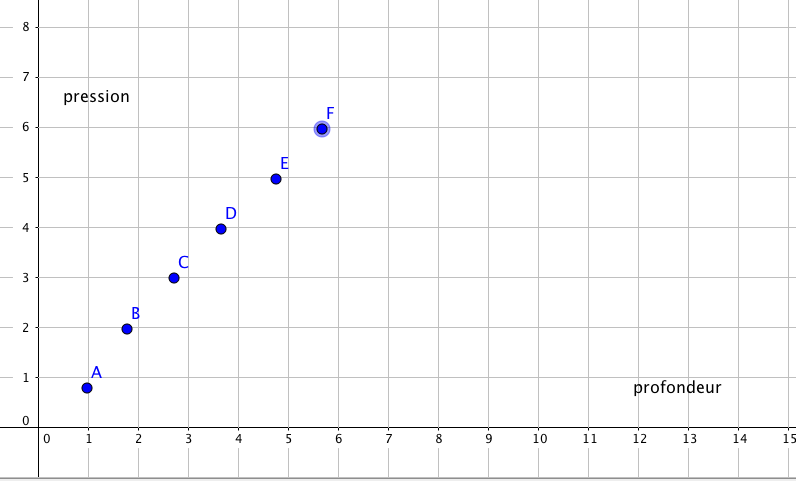

En utilisant Geogebra, j'ai placé en abscisse les valeurs de profondeur
et en ordonnée les valeurs de pression
Pour faire ce graphe, j'ai pris 1 cm pour 10 en ordonnée
et 1 cm en abscisse pour 1 bar
Avec Geogebra, je voudrais placer les valeurs des profondeurs à la place de 1, 2, 3 etc
Pouvez vous m'aidez ? s'il vous plait
Pour la profondeur , il me semble que votre division 1 correspond à 10 m de profondeur
donc au lieu d'écrire "1" sur votre échelle horizontale , écrivez " 10 " sans rien changer d'autre
Chez vous , sur votre imprimante , si elle est en A4 , essayez d'utiliser le maximum de surface de papier , faire un graphe le plus grand possible selon le papier disponible :
ensuite , c'est plus précis pour les interpolations .
Bonjour quarkplus
et merci beaucoup pour me répondre aussi vite !!!

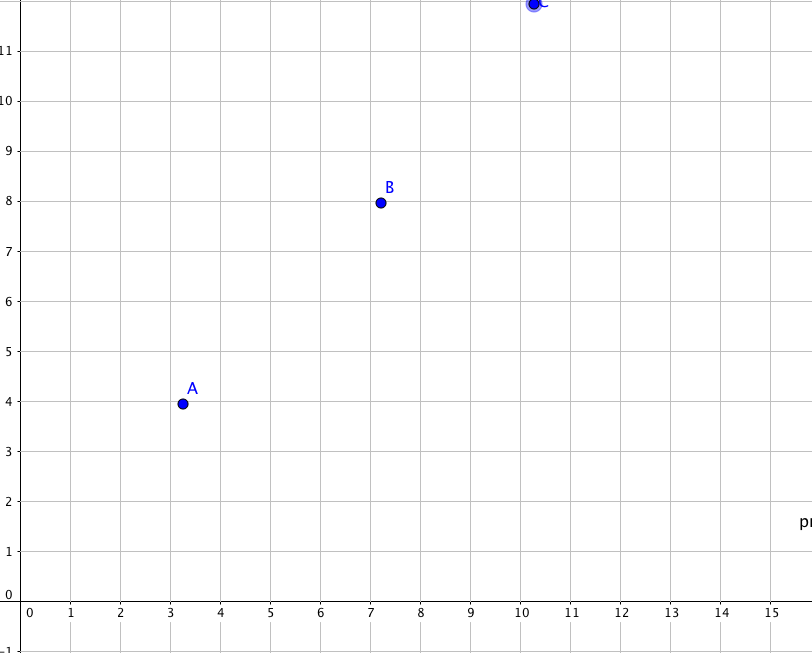

Je n'ai pas d'imprimante, je propose de continuer avec Geogebra et pour faire un graphe plus grand :
je vais prendre 4 carreaux pour 10 m de profondeur
et 4 carreaux en ordonnée pour la pression
0,8 carreau représente 0,8 bar donc 4 * 0,8 = 3,2 carreaux
1,8 carreau représente 1,8 bar donc 4 * 1,8 = 7,2 carreaux
2,8 carreau représente 2,8 bar donc 4 * 2,8 = 11,2 carreaux
Il faut déduire d'un graphique jusqu'ou le plongeur peut descendre dans un Lac

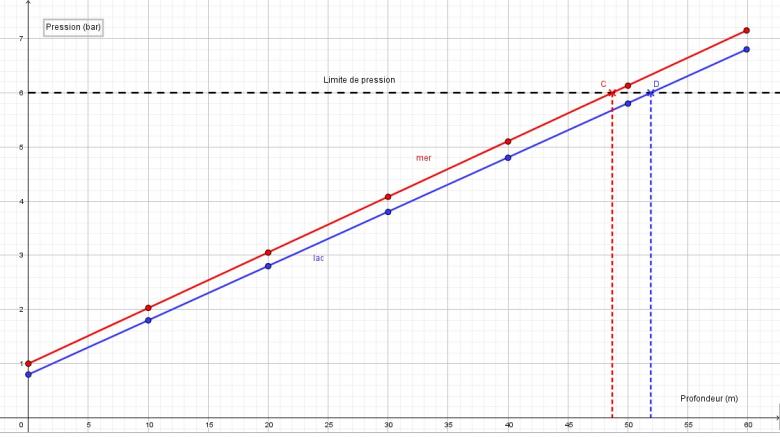

j'ai trouvée un graphe avec des points qui sont alignés
Comment déduire de ce graphe que le plongeur peut descendre à 50 M ??
Pouvez vous m'aidez ? s'il vous plait
Bonjour odbug
Merci beaucoup
Quelle beau graphique !
Avec geogebra, je voudrais tracer une ligne en pointillé pour indiquer la limite de profondeur
Quelle icône doit on sélectionner ?
Avec geogebra, je voudrais tracer une ligne en pointillé pour indiquer la limite de profondeur
Quelle icône doit on sélectionner ?
Il existe (au moins) deux méthodes. Voici la plus simple à expliquer.
Tu traces la ligne désirée.
Clic droit sur la ligne . Une fenêtre s'ouvre.
Propriétés/Style/Style du trait.
Il ne te reste plus qu'à choisir.
