j'ai un exercice mais c'est le flou absolu
Intitulé exercice
vous disposez des éléments suivants
* 1 générateur de courant continu délivrant une tension 6V
* 2 multimètres : 1 en position voltemètre l'autre en position ampèremètre
* 1 rhéostat (je ne sais pas comment insérer le dessin du symbole donc on le nommera R1
* le conducteur ohmique à étudier que l'on nommera R2
* 1 interrupteur
* des fils
1) Représenter le schéma électrique du montage permettant de faire varier l'intensité dans le conducteur ohmique. On placera sur le schéma les 2 appareils permettant de mesurer la tension et l'intensité aux bornes de ce conducteur avec la polarité convenable (borne COM)
2) Soit la caractéristique du conducteur ohmique donnant les variations de la tension U en fonction de l'intensité I. En déduire la résistance de ce conducteur ohmique (sous forme d'un tableau, en abcisse U en volt de 0 à 6 et en ordonnée I(mA) de 0 à 120)
3) quels sont les anneaux de couleurs de ce conducteur ohmique s'il s'agit d'une résistance.
merci de votre aide
savez -vous comment on fait pour pouvoir faire un schéma, je suis nouvelle sur ce site et ne sait pas comment faire
merci
RJN
Bonjour ... Pour le schéma, tu le fais sur Paint ou autre, tu l'enregistres en JPEG, et tu peux le placer sur un message , ici, en cliquant ci-dessous sur le bouton en bas, à droite (orné d'une montagne). Tu peux aussi placer de la même façon un scan , s'il n'est pas trop "lourd".
Mais tout cela est expliqué dans la foire aux questions ...
Re bonsoir . Tu cries au secours, mais ...Tu en es où ? Tu as fait quoi ? Tu es arrêtée par quoi ?...
Je t'avais demandé ton schéma, on n'a toujours rien vu ...
D'autre part, l'exo parle d'un calcul de résistance, on n'a aucun élément ... Peut-être dans le tableau ?? alors envoie le !...
bonjour
j'ai fait mon schéma et mon tableau mais je n'arrive pas à les mettre en format JPG donc ne peux pas te les envoyer je les ai fait sur word et excell je n'ai pas Paint dis moi comment les mettre dans ce format
MERCI
RJN
Bon, on va essayer de s"en sortir ?...
Tu traces un cercle ou une ellipse, assez grand(e) , (constitué des conducteurs) où tu vas placer tes divers composants .
Place d'abord le générateur ( des piles, peut-être), puis insère la résistance, le rhéostat, l'interrupteur . Choisis toi-même l'ordre dans lequel tu les mets ?...
Et tu me racontes ce que tu as fait .. OK ?...
bonjour Jacqlouis
avec un peu de persévérence je suis arrivée à faire le schéma pour te l'envoyer
pour la courbe en U le point est à 5.5V et pour I à 123mA, j'ai donc fait le calcul et ai trouvé 44.85ohms que j'ai arrondi à 45ohms, les fils sont de couleurs jaune et vert
j'espère que tout cela sera plus clair pour toi et te remercie d'avance

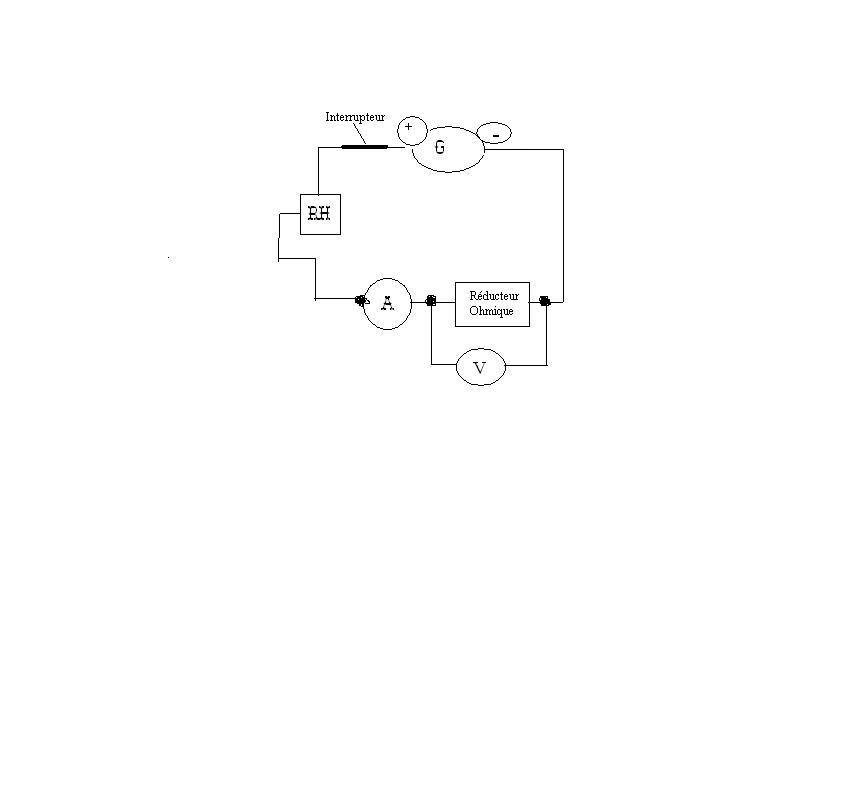

Donc voici le schéma que j'ai réalisé
Bonjour. Ah, oui, j'ai bien fait d'attendre ! ...
Tout me semble correct: la place de chaque élément, en particulier ampèremètre et voltmètre, le conducteur ohmique (que tu appelles " réducteur " ?...).
Ajoute les appellations R1 et R2 .
Pour la résistance , j'ai trouvé 44,72 ohms ... environ 45 .OK. Couleurs de la résistance (et non "des fils" ): jaune-vert.
A plus tard .
