pb d'exo de physiq
bonjour!
j'ai un petit pb de physique. QQun pourrait il maider a le resoudre svp.
Un faisceau lumineux monochromatiq de rayon parallele penetre ds la citerne ac un angle d'incidence 10° par rapport au plan d'eau.
les premieres question eatiant de calculer langle de refractio, ensuite l'enoncé dit: sur la surface latérale éclairée on place un regard en plexi glace pour controler le niveau de l'eau, calculer l'angle d'incidence ds l'eau?
quel est l'angle limite d'incidence?
Calculer l'angle ac lequel emerge le faisceau et completer le schema? merci a celui qui pourra m'aideR
*** message déplacé ***
Bonjour,
Tu obtiendras une réponse plus rapidement si tu postes ton problème dans le forum "lycée"
Une petite indication quand même: l'angle limite d'incidence, c'est quand sin(i)=1...
*** message déplacé ***
bonjour!
j'ai un petit pb de physique. QQun pourrait il maider a le resoudre svp.
Un faisceau lumineux monochromatiq de rayon parallele penetre ds la citerne ac un angle d'incidence 10° par rapport au plan d'eau.
les premieres question eatiant de calculer langle de refractio, ensuite l'enoncé dit: sur la surface latérale éclairée on place un regard en plexi glace pour controler le niveau de l'eau, calculer l'angle d'incidence ds l'eau?
quel est l'angle limite d'incidence?
Calculer l'angle ac lequel emerge le faisceau et completer le schema? merci a celui qui pourra m'aideR
*** message déplacé ***
je sais calculer les angles d'incidence ms le pb vient du pexiglace.Dois-je refaire un calcul ac air pexi puis pexi eau ou dois je directement faire pexi eau?
merci de me repondre rapidement
*** message déplacé ***
Bonjour,
Ce serait bien de copier correctement l'énoncé, sans abréviations (c'est-à-dire tous les mots en toutes lettres) et avec les données numériques qui l'accompagnent (par exemple les indices de réfraction des différents milieux).
Ce serait bien aussi que tu postes tes premières réponses.
Enfin une figure aiderait pour la dernière question.
*** message déplacé ***
Re - bonjour...
Enfin et surtout... ce serait très bien :
1) que tu arrêtes le multi-post
2) que tu répondes à la suite de ton topic et n'en crées pas un nouveau à chaque fois.
*** message déplacé ***
Bonjour,
excusez moi mais je débute dans le forum. L'indice de l'eau est 1.33 et celui de l'air est 1, la reponse à la premiere question est l'angle de refraction est 7.5. C'est pour les questions que j'ai écrite que j'ai un petit souci.
Merci de bien vouloir me repondre.
Oui, à l'interface air
eau (indice de réfraction = 1,33), si l'angle d'incidence vaut 10° alors l'angle de réfraction vaut bien 7,5°
Quel est l'angle d'incidence sur le regard en plexiglas ? Je suppose que ce regard est vertical ; peux-tu le confirmer ?
merci a cool de t'interesser à mon devoir.
Mais ce n'est pas dit dans l'enoncé, c'ets juste marqué sur la face latérale éclairée, on place un regard en plexiglace pour controler le niveau de l'eau. Le probleme se situe dans une citerne remplit d'eau et muni d'une ouverture circulaire de diametre un metre dans sa partie superieure.
Merci
Mais pourquoi donc ne postes-tu pas l'énoncé complet ? Il n'est pas sûr que je puisse t'aider sans l'énoncé.
Quel est l'angle d'incidence sur une paroi verticale perpendiculaire au plan vertical qui contient le rayon refracté dans l'eau ?
je te recopie l'enoncé:
Un cylindre remplit d'eau et muni d'une ouverture circulaire de diametre un metre dans sa partie superieure.
Un faisceau lumineux monochromatiq de rayon parallele penetre ds la citerne avec un angle d'incidence 10° par rapport au plan d'eau.
1)Les indices de réfraction de l'air et l'eau sont respectivement n1=1 et n2=1.33 . Déterminerl'angle de réfraction ?
2) Sur la surface latérale éclairée on place un regard en plexiglace pour controler le niveau de l'eau, calculer l'angle d'incidencedans l'eau ?
3)Quel est l'angle limite d'incidence?
4) Calculer l'angle avec lequel émerge le faisceau?
Merci de me répondre
Ce n'était pas si difficile de recopier l'énoncé !
Donc, on considérera que le faisceau pénètre au centre de la surface supérieure de l'eau dans le cylindre.
Quel est donc l'angle d'incidence sur le regard en plexiglas (interface : eau plexiglas) ?
Mais non pourquoi?
le faisceau arrive au début avec un angle de 10° donc je suppose que l'on garde cette inclinaison meme lorsque le rayon arrive sur le pexiglace.NON?
Merci
L'angle de 10° est l'angle d'incidence dans l'air au-dessus de la surface horizontale de l'eau
Tu as calculé que l'angle de réfraction dans l'eau en dessous de la surface horizontale vaut 7,5°
On cherche maintenant l'angle d'incidence sur un paroi verticale de la citerne (le dioptre entre l'eau et le plexiglas).
je crois que j'ai pas compri où se trouvait le pexi. c'est ça le probleme.
Merci encore à Coll de preter attention à mon exo.
Ce que je comprends (je n'ai pas cherché à respecter les valeurs des angles) :
Angle d'incidence au dessus de la surface de l'eau : i1
Angle de réfraction sous la surface de l'eau : r1
Plaque de plexiglas sur la paroi latérale : en P
Angle d'incidence entre l'eau et le plexiglas : i2
Angle de réfraction à la sortie entre le plexiglas et l'air : r2
(il faut peut-être s'occuper des angles à l'intérieur de la plaque de plexiglas... mais as-tu posté tout l'énoncé ?)
Merci beaucoup Coll
oui j'ai posté tout l'enoncé la seule question qui manque c representé le faisceau émergent.
Mais je ne pensais pas que le regard se situeari à ce niveau. Comme il dise a la surface je l'orai placé en haut.
Si r1 l'angle de réfraction à la surface de l'eau vaut 7,5° alors i2 l'angle d'incidence sur le plexiglas vaudrait 90 - 7,5 = 82,5°
Ces valeurs d'angle me semblent très étranges. Je me demande depuis le début si l'énoncé a bien respecté le vocabulaire :
Un faisceau lumineux monochromatique de rayon parallèle pénètre dans la citerne avec un angle d'incidence 10° par rapport au plan d'eau.
N'y a-t-il pas confusion ? L'angle d'incidence ne serait-il pas 80° ? ?
Bonjour
merci coll.
L'enoncé est bien 10° par rapport au plan d'eau.
et oui c bien 80° lorsque l'on fait la différence je ne sais pas pour qoi je suis allée faire 45 -7.5.Ce qui nous fait un angle de réfraction de 61.53° si l'on prend 1.5 comme indice du pexy.
Mais l'angle limite d'incidence c'est quoi alors?
Merci
Pourquoi ? Parce que je ne suis pas toujours derrière le clavier de l'ordinateur...
Oui, tu as bien calculé l'angle de réfraction dans le plexiglas.
Pour un angle d'incidence de 82,5° à l'interface eau (indice de réfraction 1,33) plexiglas (indice de réfraction 1,5), l'angle de réfraction dans le plexiglas vaut 61,53°
La question maintenant est : est-ce que le rayon va pouvoir "sortir" du plexiglas vers l'air (d'indice de réfraction 1) : c'est cela l'angle limite.
Quel est l'angle de réfraction dans l'air (on suppose la plaque de plexiglas à faces parallèles) ?
Merci mais je ne comprends toujours pas comment le rayon va ressortir dans l'air, le rayon réfracté va dans l'eau.Non? car on ne tien pas compte de l'épaisseur du pexi. En fait si tu peux faire un dessin pour m'expliquer ou va se situer l'angle limite et l'angle avec lequel emerge le faisceau.
Merci

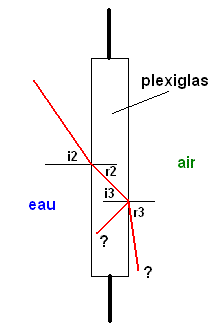

Voici un agrandissement de ce qui se passe au regard de plexiglas (les valeurs des angles ne sont pas respectées) :
Le rayon arrive à l'interface eau plexiglas avec un angle d'incidence i2 = 87,5°
Ceci correspond dans le plexiglas à un angle de réfraction r2 = 61,53°
Le rayon traverse la plaque de plexiglas et arrive à l'interface plexiglas air
Que vaut l'angle d'incidence i3 ?
Que fait alors le rayon lumineux ? Est-il possible qu'il se réfracte dans l'air selon un angle de réfraction r3 ou bien est-il totalement réfléchi dans le plexiglas parce que l'angle limite à l'interface plexiglas air a été dépassé ?
merci coll
mais je ne comprends toujours pas comment se place le pexi dans la citerne. Donc je ne visualise pas comment le rayon va sortir dans l'air.
Cette figure d'aujourd'hui à 8 h 47 est un agrandissement de ce qui se passe au point P de la figure du 29 à 18 h 22
Comme je l'ai écrit ce matin les angles i2 des deux figures sont les mêmes. La mesure de cet angle est 87,5°
Les angles r2 ne sont pas les mêmes sur les deux figures. Il faut maintenant considérer ce qui se passe dans l'épaisseur de la plaque de plexiglas.
Tu as correctement calculé que l'angle r2 dans le plexiglas vaut 61,53°
Puisque l'on suppose que le regard de plexiglas est une plaque à faces parallèles, l'angle i3 vaut donc aussi 61,53° C'est l'angle d'incidence dans le plexiglas d'indice de réfraction 1,5 As-tu essayé de calculer l'angle de réfraction r3 dans l'air d'indice de réfraction 1
Est-ce possible ?
En effet ce n'est pas possible puisqu'un sinus ne peut pas être supérieur à 1
Donc dès que l'angle d'incidence dans le plexiglas dépasse iL tel que
1,5 . sin(iL) = 1 . sin(90°) = 1 * 1 = 1
iL = sin-1(1 / 1,5) = 41,8°
le rayon de lumière qui se propage dans le plexiglas ne "sort" pas de ce matériau : il est totalement réfléchi à l'interface plexiglas air
iL est l'angle d'incidence limite.
C'est ainsi par exemple que l'on guide un rayon lumineux dans une fibre optique.
Je t'en prie. Merci pour tes vœux. Je te souhaite moi aussi une excellente année 2008 !
A une prochaine fois !
